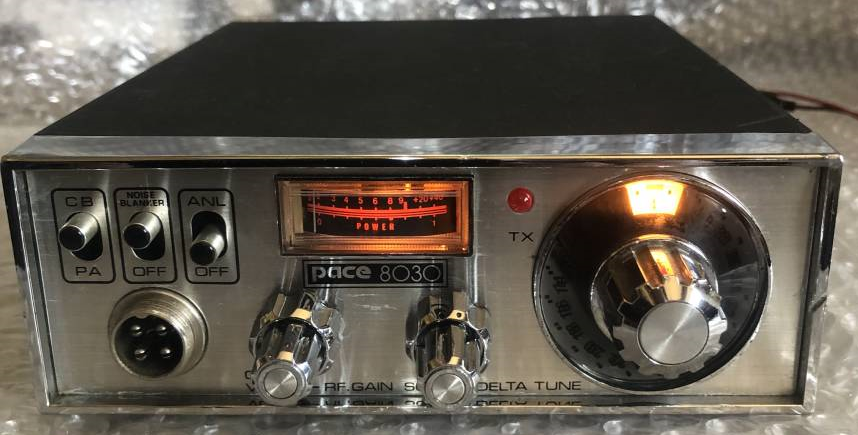

CB機 Pace8030 の28MHz改造
手持ちの物を、28MHzに改造してみました。
画像の調整が必要なコイル部分に、番号を付けました。
番号順に、調整していけばＯＫです。
ヤフオクで落札した手持ちの物は、水晶を増設してあり、ANLのスイッチを転用して、
CB帯で2階を追加してありました。（画像あり）
この不要な改造を、元に戻してからの話しとして、進めていきます。
下記は、PLL-IC 付近の画像です。
ANLスイッチを転用して増設された LoopOSC水晶と トリマーコンデンサが見えます。
上の画像のアップです。
この部分は、元の状態である ANLスイッチに戻しました。
受信調整
� �LoopOSC の36.380MHzの水晶を取り外します。
サトー電気で買った、12.500MHzの水晶を取り付けます。
3rd発振で LoopOSC が37.500MHzとなります。
�◆‥展擦鯑�れて、28MHzのモノバンドアンテナをつなぎます。
なければ、50cmくらいのリード線を、アンテナ用のM型コネクターにつなぎます。
�� やはり、そのままでは、PLLはロックしません。
PLL�，離灰△髻△罎辰�りと左に回して行くと、受信音（ノイズ）が、大きく聞こえるようになります。
取り合えず、ここよりもう少し（半回転）左に回しておきます。
（もうコアを回している場合は、どちらかにゆっくりと回して探って下さい。）
�ぁー，法▲船礇鵐優襯札譽�ターを18チャンネルに合わせます。
ここが、28.305MHzになります。（使用する水晶によりチャンネルは違います。）
�ァー蟷�ちの送信機で、28.305MHzの 微弱な電波を送信します。
※ 自分は、受信機の調整用に、学研のラジホーンに28.305MHzの水晶を入れて
SG代わりにして使用しています。
�Α�PLL�△離灰△髻△罎辰�りと左に回していくと、突然Sメーターが振れるポイントが
あるはずです。 （もうコアを回している場合は、どちらかにゆっくりと回して探って下さい。）
露瓶さんのアドバイスの通りで、かなり調整幅は狭いです。
もっとさらに回していくと、すぐに受信できなくなります。
�А，△箸蓮⊆�信したままで、Sメーターが一番良く振れるように、RXの� 銑�の順序で調整します。
中間周波数のコイルコアも、調整した方は良いのですが、そのままでも大差ないので、
説明は省略します。
※ ただし、中間周波数のコイルコアも、いじられた形跡がある場合は、同調点がズレていると
思われますから、調整が必要となります。
説明の続きは、画像の下です
見直したところ、ちょっと違っている部分がありました。(2009.10.25)
後で、訂正したいと思います。
見直したところ、ちょっと違っている部分がありました。(2009.10.25)
後で、訂正したいと思います。
送信 PLLのロック
� ―�端形電力計をつなぎます。
無ければ、ダミーロードだけでもＯＫです。
いきなり、アンテナをつないでの調整は、お勧めできません。
最終的な調整は、28MHzのモノバンドアンテナで行います。
�◆．船礇鵐優襯札譽�ターを1チャンネルに合わせます。
送信状態にします。
たぶん、そのままでは、電波が出ないと思います。
�� 次に、電力計や、Pace8030のパワーメーターを見ながら、
PLL�△離灰△髻△罎辰�りと左に回して見ます。
パワー計が振れたら、電波は出てますから、手持ちの受信機か、周波数カウンターで
送信周波数を確認して下さい。
※ 変な周波数で送信している場合は、さらにPLL�△離灰△髻△罎辰�りと回して行くと、
28.095MHzあたりで、周波数が安定するはずです。
�ぁー，法△修里泙涸�信の状態で、チャンネルセレクターを40チャンネルに合わせます。
電波が出ていればＯＫですが、出なくなった場合は、PLL�△離灰△髻△罎辰�りと左に回して見ます。
また、電波が出るようになればＯＫです。
このときの周波数は、28.535MHzあたりのはずです。
※ � 銑い亮蟒腓蓮�1〜40チャンネルで、PLLをロックさせるための調整です。
送信周波数がズレている場合は、LoopOSC の37.500MHz水晶に
トリマーコンデンサなどを取り付けて調整する必要があります。
水晶の発振周波数を ずらす方法
出力が思うように出ない場合は、この部分も調整して下さい。
送信パワー段の調整
� ．船礇鵐優襯札譽�ターを、20チャンネルに合わせます。
�◆〜�信状態にして、TX� 銑Δ泙任髻�番号順に、一番パワー計が
振れるように各コアを回して、調整します。
これで、20チャンネルが最良の状態にチューニングされました。
（ 注意 ）
最終的には、良くマッチングの取れた、28MHz帯のアンテナを接続して、
各コイルを調整して下さい。
ダミーロードを使用した調整だけの場合、28MHz帯以外も含む、
スプリアスの出力MAXに調整してしまう可能性があります。
出力も最大限に出したい所ですが、必ずSWR値が良好になるように、
各コイルを調整して下さい。
ダミーロードは、共振性の無い純粋な負荷です。
出力に、どのような周波数が含まれていようとも、吸収してしまいます。
アンテナは、特定の周波数に共振しますから、それ以外の周波数が
含まれていた場合は、反射波となります。
つまり、スプリアス成分が多いと、SWRが悪くなります。
高価なスペクトラムアナライザーなどの測定器が無くても、アマチュア的な
工夫で、少しでもスプリアスを減らすように調整しましょう。
ここまでの調整が完了すればＯＫですね。
半固定ボリュームの調整などは、やらなくても、とりあえずは使えます。
半固定ボリュームにつけた、名称は、自分が回して見た感じで書いてますから
違っている場合もあります。
１つ不明な物もありました。
参考系統図
23インチ ワイドモニターに合わせて画像を作りました。
モニターの大きさによっては、文字等が見えづらいかもしれません。
画像を、パソコンに保存してから開くと、縮小・拡大して見る事が出来ます。
下記の AF部トランジスタ名は、同等品を記載しています。 詳細は、実機を見てご確認ください。
上記を参考にして、改造や修理 及び
保証認定を申請する場合、自己責任にてお願い致します。
不明な点、間違いなどがあれば、ご連絡下さい。
