ＣＢ機 ２８ＭＨｚ改造 間違いだらけの調整方法！？
ここや、他のサイトなどを参考にして、ＣＢ機を２８ＭＨｚに改造された
方もいるかと思います。
送信部の調整方法について、補足説明しておきます。
みなさん、スプリアスとか気にしてますか！
無線機により違いがありますが・・・・こんな経験はありませんか？
親石水晶を抜いているのに、送信すると、それなりの出力が出てしまう。
これは、間違いなく スプリアスをばら撒いていますよ！！
無線機とアンテナの間に、ローパス・フィルター や バンドパス・フィルターを入れている局が多いですが
スプリアスは 元から断たなきゃダメです。
スプリアスの原因について
【 クリスタルシンセサイザー式のＣＢ改造機 】
子石水晶（局発）の3倍にあたる高調波を出力してしまう現象です。
子石水晶は、10MHz台ですから 3逓倍すると30〜31MHzです。
つまり、28MHz と 約2〜3MHz しか違いません。
したがって、送信部の調整がうまく行かないと、不要な30〜31MHz台の電波も
ドライバー〜ファイナルで増幅されて、28MHzの電波と共に出力されてしまいます。
【 PLL式のＣＢ改造機 その1 】
PLL回路の出力周波数に、局発の10.240MHzを混合して28MHzを作り出す機種では
10.240MHzの3逓倍された30.720MHzがスプリアスとして出やすいと思われます。
【 PLL式のＣＢ改造機 その2 】
PLL回路の出力周波数に、局発の10.695MHzを混合して28MHzを作り出す機種を
29.000〜29.700MHz帯のFMモードなどで使用する場合。
10.695MHzの3逓倍された32.085MHzがスプリアスとして出やすいと思われます。
対策はあるのか？
ＣＢ改造機の場合は、改造ベースにした無線機により、かなり対策が違います。
送信部の、周波数混合回路の後に、バンドパス・フィルターが有るか無いかで違ってきます。
２段〜３段の バンドパスフィルター がある場合は うまく調整すれば、
スプリアスをかなり抑える事ができます。
送信出力は低くなっても、28MHzのみを通すように調整して下さい。
バンドパス・フィルターが無い機種の場合は？
サトー電気などで販売している 「 FCZ 28MHzコイル 」 を使って、
バンドパスフィルターを自作して取り付けましょう。
こちらを参考にして、自作して下さい。 ⇒ バンドパスフィルターの自作回路図
これを周波数混合回路の後に、取り付けて調整してください。
そんな取り付けは、難しいと言う場合は、バンドパスフィルターがあるCB機を探しましょう。
送信部の調整は、ダミーロードだけでＯＫなのか？
送信部を調整する場合、「 必ずダミーロードを使用して行ってください。」
という話をよく聞きます。
確かに、保証認定を受ける前の無線機であれば、正式に電波は出せないので
その通りだと思います。
建前として、保証認定を受けた後の話として下記を展開して行きます。
ダミーロードとは

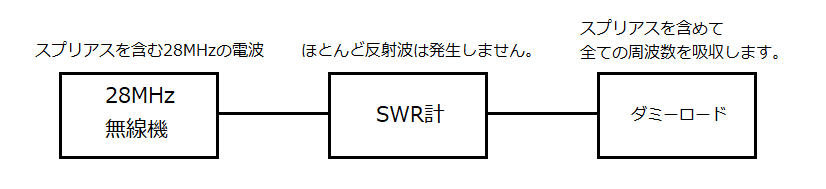

ダミーロードは、共振性の無い純粋な負荷です。
無線機の出力に、どのような周波数が含まれていようとも、吸収してしまいます。

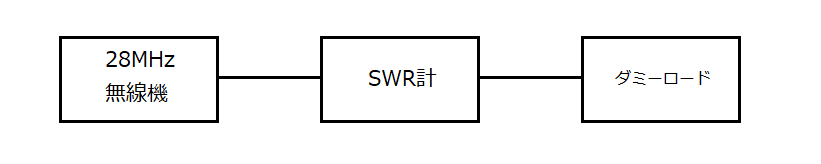

ダミーロードと無線機の間に、ＳＷＲ＆電力計を入れると、ＳＷＲメーターの針は、
ほとんど振れないはずです。 （反射波が発生しないと言う事です。）
ダミーロードを使用した調整方法の盲点
ダミーロードを使用して、出力が最大になるように調整 した場合は、
28MHz帯以外の周波数も含んだ、スプリアス成分の出力ＭＡＸに
調整してしまう可能性があります。
出力が最大になるように調整して、28MHz帯に合わせたつもりでも、
実は、かなり調整点がずれている可能性があります。
ダミーロードでのテストでは、調子が良かったのに、アンテナをつないだ途端、
ＳＷＲ値は悪いし、パワーも下がったと言う経験をした方も多いのではないでしょうか。
それでは、どうすれば良いのか？

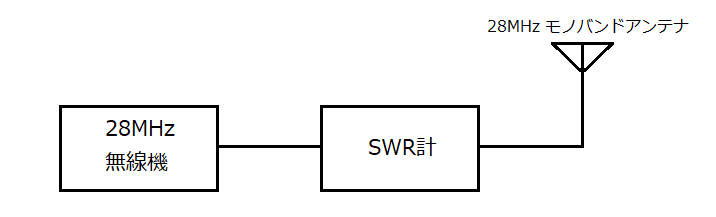

最終的には、良くマッチングの取れた、28MHz帯モノバンドのアンテナを接続して、
各コイルを調整して下さい。
調整時は、モービルアンテナなどの 短縮率の高いアンテナを使用するのがベストです。
短縮率が高いアンテナとは、ローディングコイルなどで全長をかなり短くした物です。
短縮率が高いアンテナは、共振点が明確 （SWRが良好な周波数の帯域幅が狭い） です。
調整時は くれぐれも、他局に混信などの迷惑がかからないように、注意して下さい。
出力も最大限に出したい所ですが、ＳＷＲ値が良好になるように、
各コイルを調整して下さい。

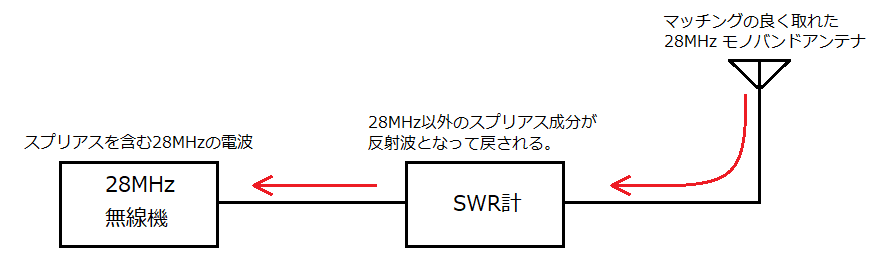

アンテナは、特定の周波数に共振しますから、それ以外の周波数が
含まれていた場合は、反射波となります。
つまり、送信出力に、スプリアスが多く含まれている場合は、ＳＷＲ値が悪くなります。

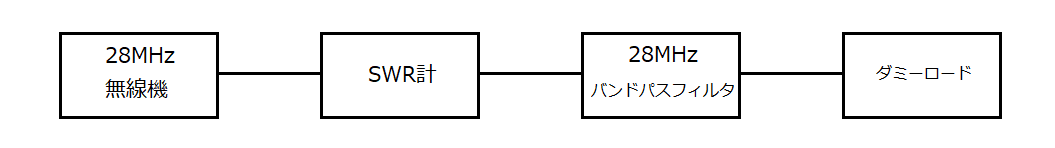

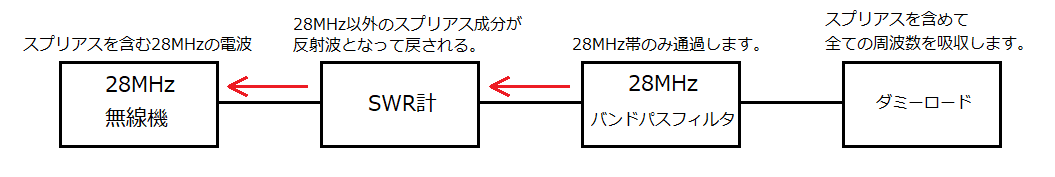

下記のような構成でも、調整ができると思われます。
高価なスペクトラムアナライザーなどの測定器が無くても、アマチュア的な
工夫で、少しでもスプリアスを減らすように調整しましょう。
【 2025.10.23 追記 】
上記の記載内容は、保証認定に スプリアス測定データの添付が不要だった時期に
記載した内容です。
簡易的にスプリアスを抑える調整方法となります。
現在では、保証認定の申請に スプリアスを測定したデータの添付が必要となりました。
NanoVNA や、TinySA など安価なスペクトラムアナライザーが普及しています。
それらの測定器を使用した調整と データの記録が必須となります。
アマチュアなりの工夫で、楽しみましょう！！
