SONY ICB-180 28MHz改造調整 2025.07.15 更新
1チャンネル 100mW 電池は、006P 9V 1個 の、コンパクトな合法CB機です。
新スプリアス規格への移行期限内は、合法CB機として使用できます。
ナショナルの、RJ-7、RJ-8、RJ-60 などと違って、受信部には 455KHzセラミック
フィルターが使用されているので 、実用的です。
【 改造時の注意点 】
前面カバーに付いている PTTボタンと、TX水晶とのクリアランスは、
ほぼ、ゼロです。
TX水晶のハンダ付け時に、ちょっとでも PTTボタン側に傾けて取り付けてしまうと
水晶にPTTボタンが当たって、押せなくなります。
【 調整準備 ＆ 調整箇所 】
画像のように、裏蓋に基板と 9V電池を仮組みして、養生テープで固定します。
電源をＯＮにして、各コイルのコアを調整します。
（ 送信部 ） TX OSC ⇒ TX ファイナル の順で、出力が最大になるようにコイルコアを調整します。
（ 受信部 ） RX 初段同調 ⇒ RX 高周波増幅 ⇒ IF 455kHz ⇒ RX OSC の順で
感度が最大になるようにコイルコア調整を数回繰り返します。
アンテナローディングコイルは、受信感度最大 又は、送信出力最大に合わせて下さい。
【 水晶の取り付けについて 1 】
改造には、TX 28.355MHz RX 27.900MHz のピン足水晶を使用しました。
基板の水晶取付穴は、水晶の足に合わせて、開け直しました。
水晶をハンダ付けすると、画像のように、ピン足が飛び出して、
そのままだと背面のカバーに当たります。
今後、水晶を転用する予定がなければ、足をカットしても良いと思います。
【 水晶の取り付けについて 2 】
水晶の足を逃がすように、背面のカバーに穴を開けて対処しました。
穴あけ位置の特定は、背面カバーの内側に、宅配便の送り状に付いている
カーボン紙を張り付けて、上から基板を押し付けると、カーボン紙に、
水晶の足跡が残ります。
その部分に、穴を開けます。
手で持った時に、触れないように、画像の穴部分を覆うようにゴム板 or プラスチック板
などを張り付けて 絶縁処理したら完成です。

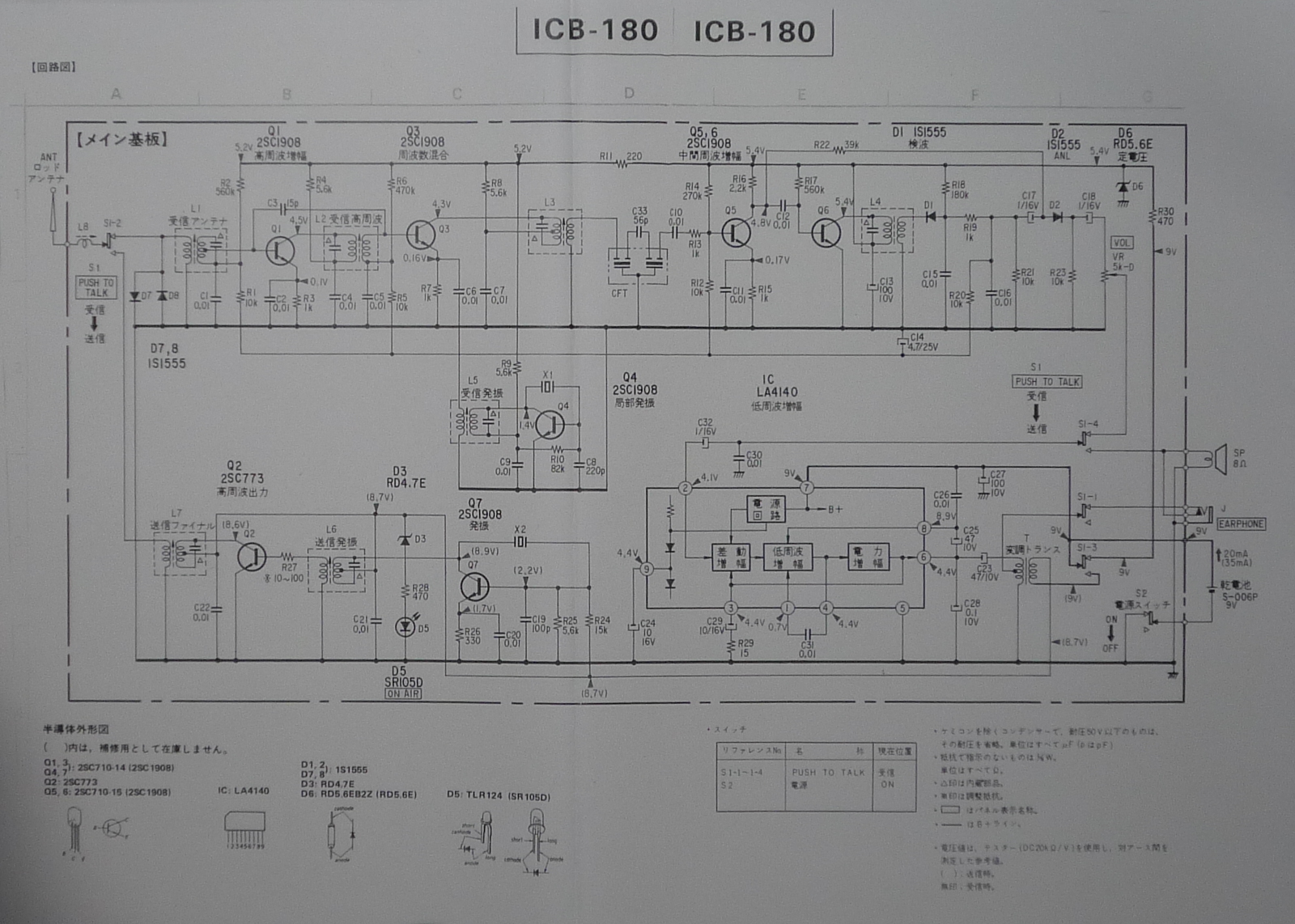

【 回路図 を追加しました。 2025.06.04 】
掲示板に質問があったので、回答時にＵＰしました。
現在、スキャナーが使用できないので、デジカメで写した画像となります。
何とか、読めると思います。
【 送受信の調整について。 回路図を参照。】
28MHz化や、同軸ケーブル接続時などの場合は、送受信共に各コイルの再調整は必須となります。
RX部 ⇒ L1, L2, L3, L5 調整。（受信感度最大に）
TX部 ⇒ L6, L7 調整。（送信出力最大に）
ロッドアンテナ使用の場合は、L8 のローディングコイルも調整します。
受信感度最大 又は、送信出力最大に合わせて下さい。
【 水晶の発振周波数調整について 】
水晶をポン付けしただけでは、目的の周波数で発振していないと思います。
きちんと発振周波数を合わせる為には、ココをクリック してください。

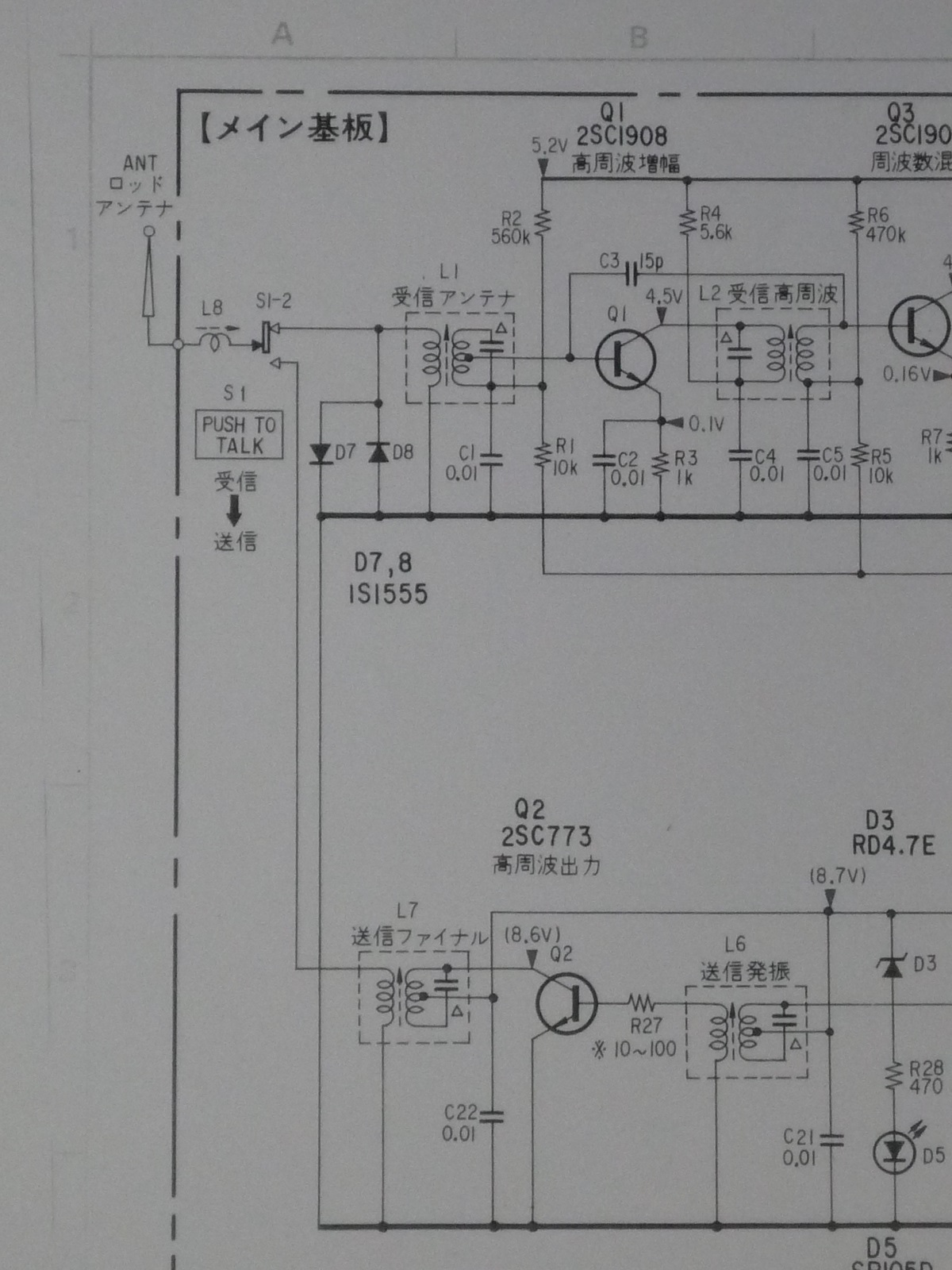

【 外部アンテナからの同軸ケーブルを接続する場合 】
同軸ケーブルを接続する場合は、アンテナローディングコイル L8 の手前側、
PTTスイッチ SI-2 に接続されている方に接続します。
つまり、ローディングコイル L8 をバイパスする形になります。
【 スプリアスについて 1 】
回路図を見て分かる通り、この当時に製造されている 合法CB検定機 は、
終段以降にフィルター回路が無い場合があります。
JARDの保証認定を受けて 正式なアマ機とするには、バンドパスフィルターか、
ローパスフィルターの取り付けが必要となる場合があります。
必ず、tinySAなどのスペアナを使用して、スプリアス強度を確認して下さい。

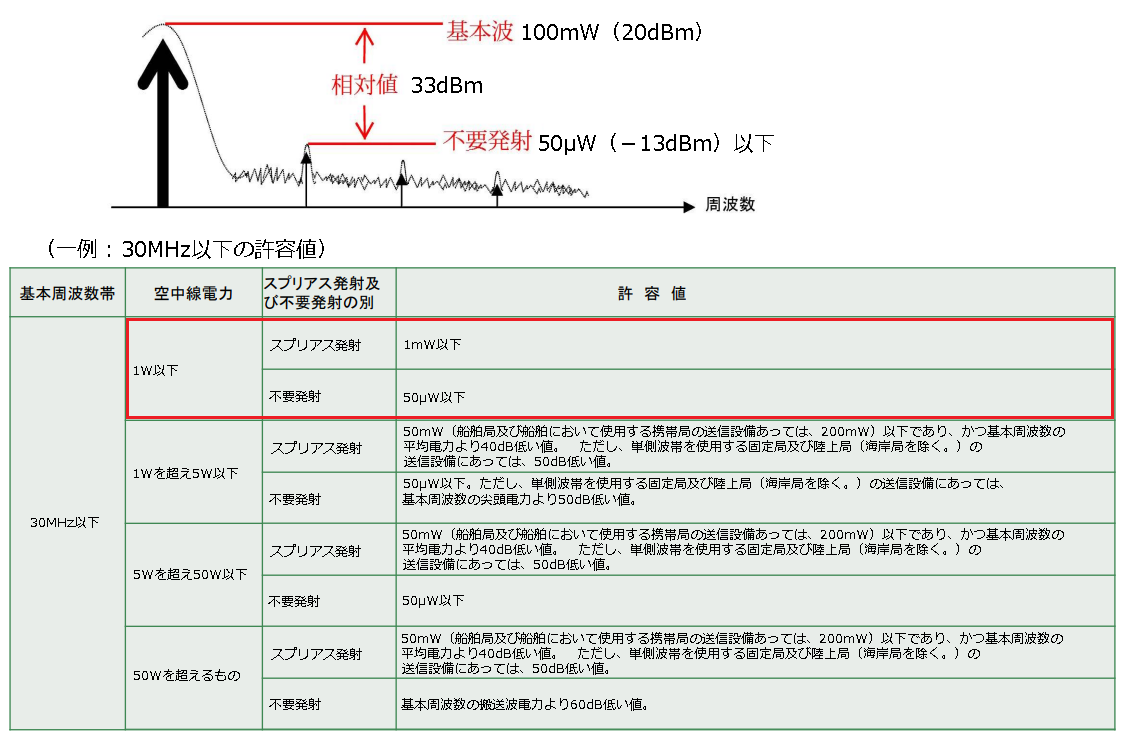

【 スプリアスについて 2 】
送信出力が 100mW の場合、スプリアス強度は 基本波より
−33dBm 以上低い値である必要があります。
【 変調度の改善について 1 】 2025.07.15 更新
下記は、FCC規格の輸出用CB機で行われる 基本的な変調度改善方法です。
合法CB機の場合も、同じ方法で改善する事ができます。
AF-Amp回路の 入力側と出力側にある カップリングコンデンサを 容量の大きな物に交換するだけです。
alldatasheet.jp 様 ⇒ LA4140 データシート(PDF) 1〜3 Page - Sanyo Semicon Device
（注意点）
�� 入力側コンデンサの容量によっては、廻り込んで発振する場合があります。
カット＆トライで、コンデンサの容量を決めて下さい。
�� 入力側コンデンサの容量により、音質も変化します。
容量大 ⇒ 変調度がＵＰします。 ⇒ 低音が強調された音となります。
容量小 ⇒ 変調度が低下します。 ⇒ 高音が強調された音となります。
下記回路の場合は、C32 1μF を変更する事により、受信時の音質にも影響があります。

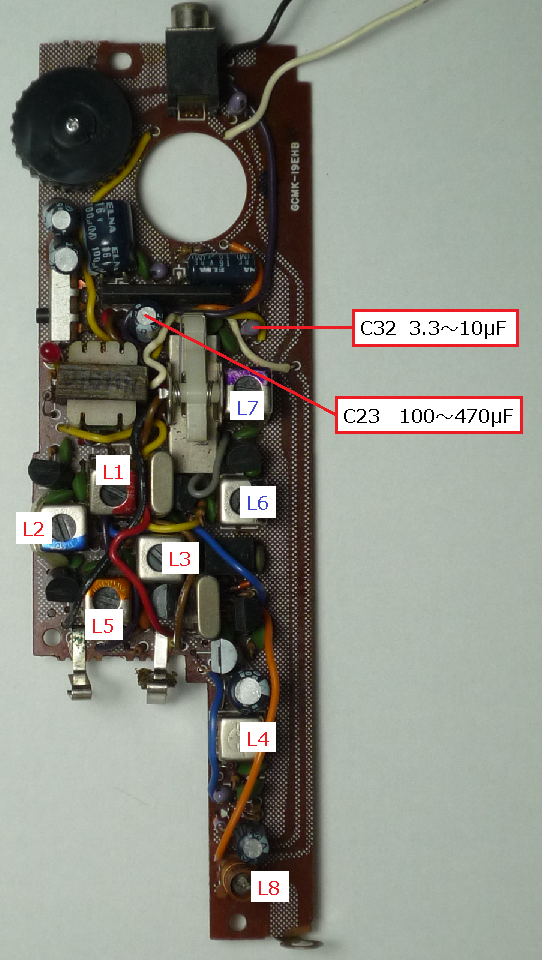

C32 1μF（タンタルコンデンサ）、 C23 47μF（電解コンデンサ）、 を下記の容量に変更します。
容量については、変調度と音質を確認しながら、カット＆トライにて決定して下さい。
C32、C23、共に 小型の電解コンデンサを使用するか、C32 についてはタンタルコンデンサでもＯＫです。
取り付け時に、極性に注意して下さい。
【 変調度の改善について 2 】

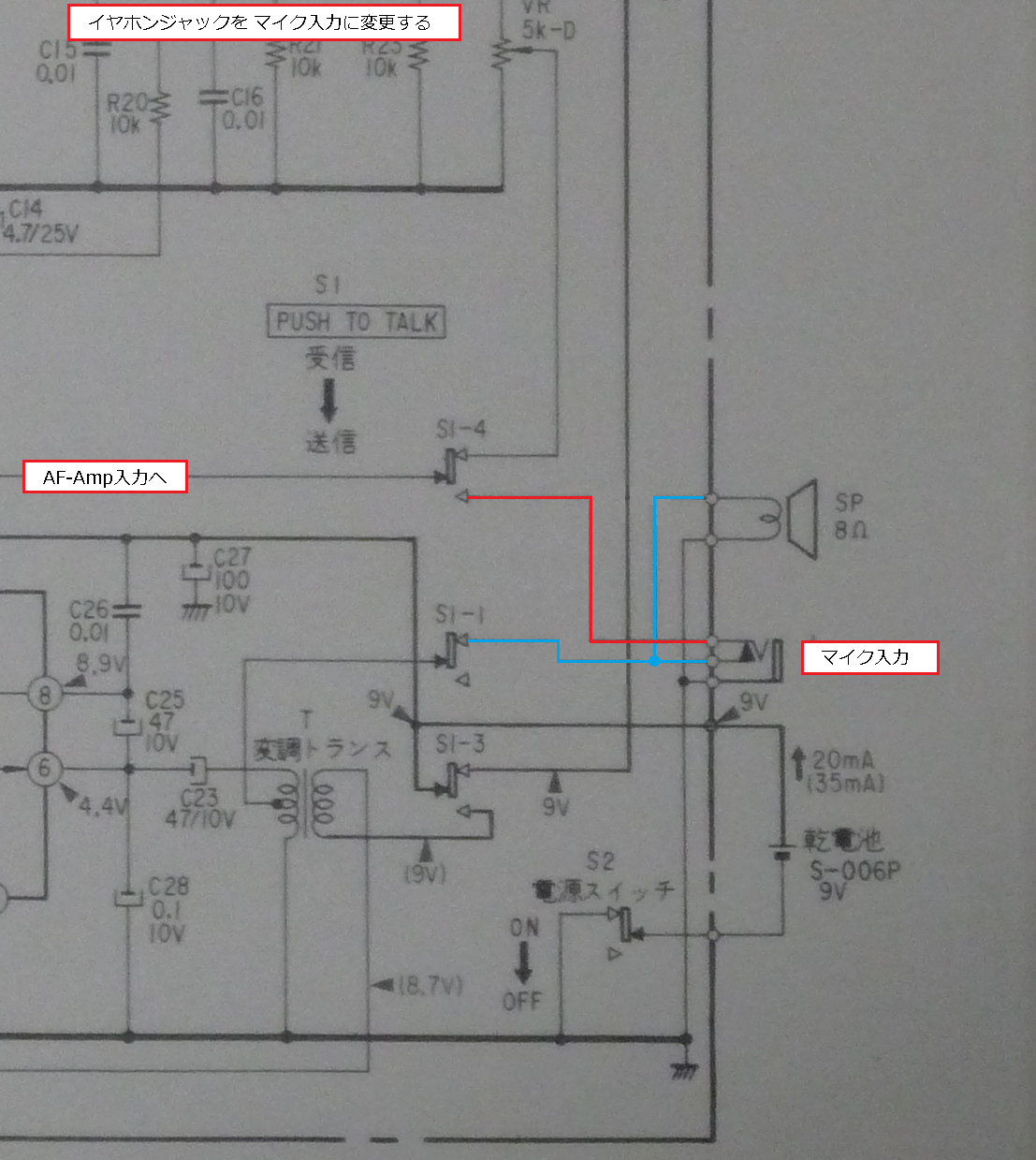

イヤホンジャックになっている部分を、外部マイク入力に変更してしまうのも良いかもしれません。
感度の良い ダイナミックマイクを使用すれば、変調度を改善できると思います。
下記のように回路を変更しますが、パターンカット等の加工が必要になる場合もあります。
上記の内容を参考にして、改造や修理、保証認定申請などを行う場合は
自己責任にてお願い致します。
