28MHz改造については、上記ページを参考にして下さい。
回路図のダウンロード先 ⇒ ham-international.com
取説＆回路図のダウンロード先 ⇒ RigPix database
23インチ ワイドモニターに合わせて画像を作りました。
モニターの大きさによっては、文字等が見えづらいかもしれません。
画像を、パソコンに保存してから開くと、縮小・拡大して見る事が出来ます。

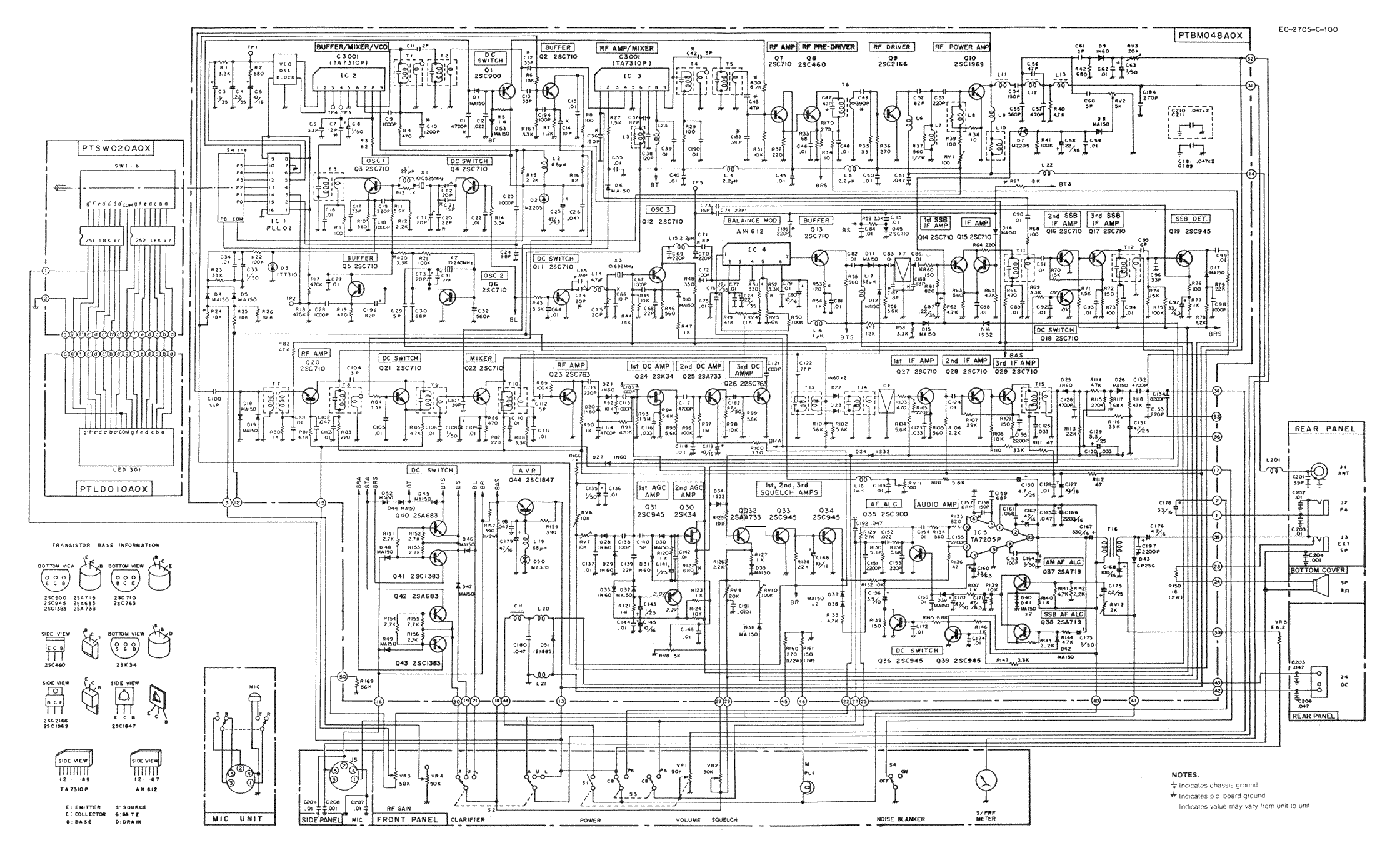

下記にある系統図は、機種名がUNIVERSEになっているので、変更して下さい。
基板の番号は、PTBM048AOX です。
下記系統図では、OSC 10.692MHz の周波数シフト回路について、記載を省略しています。
下記系統図では、Loop OSC 10.3525MHz の周波数シフト回路について、記載を省略しています。

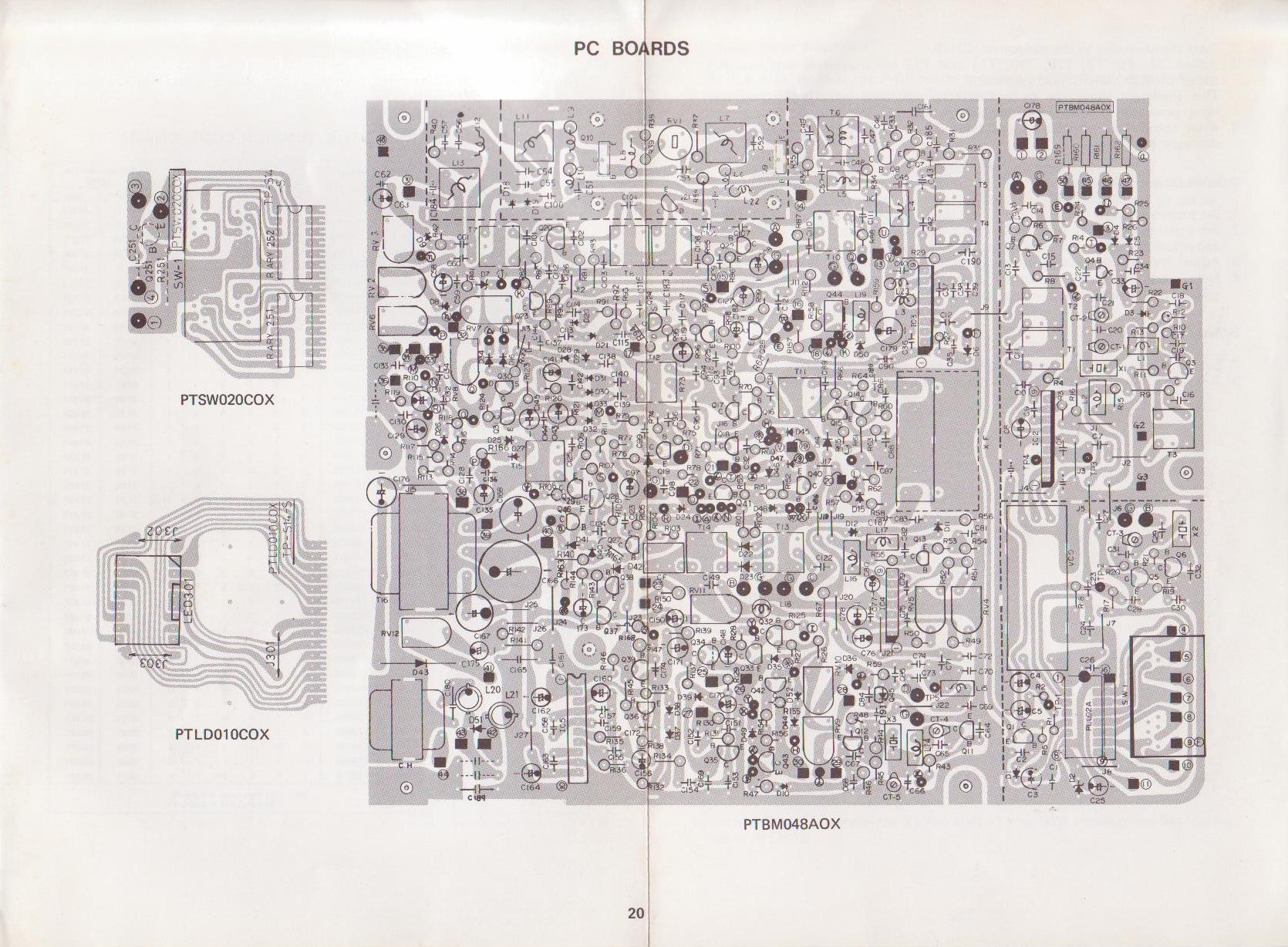

【 PTBM048AOX PC BOARDS 】
【 PTBM048AOX microphone-5pin 】
上記を参考にして、修理や改造、保証認定を申請する場合
自己責任にてお願い致します。
