下にスライドして行って、見てくださいね。
所有している TOMY と、tact と、NIKKO の
画像と、未入手機種の参考画像です。 2022.08.26 更新
最下段に、（注意事項） を追加しています。 2022.08.26 更新
未入手機種の画像は、ネット検索でヒットした物を使用しています。
問題がある場合は、ご連絡をお願い致します。
TOMY （�� トミー）

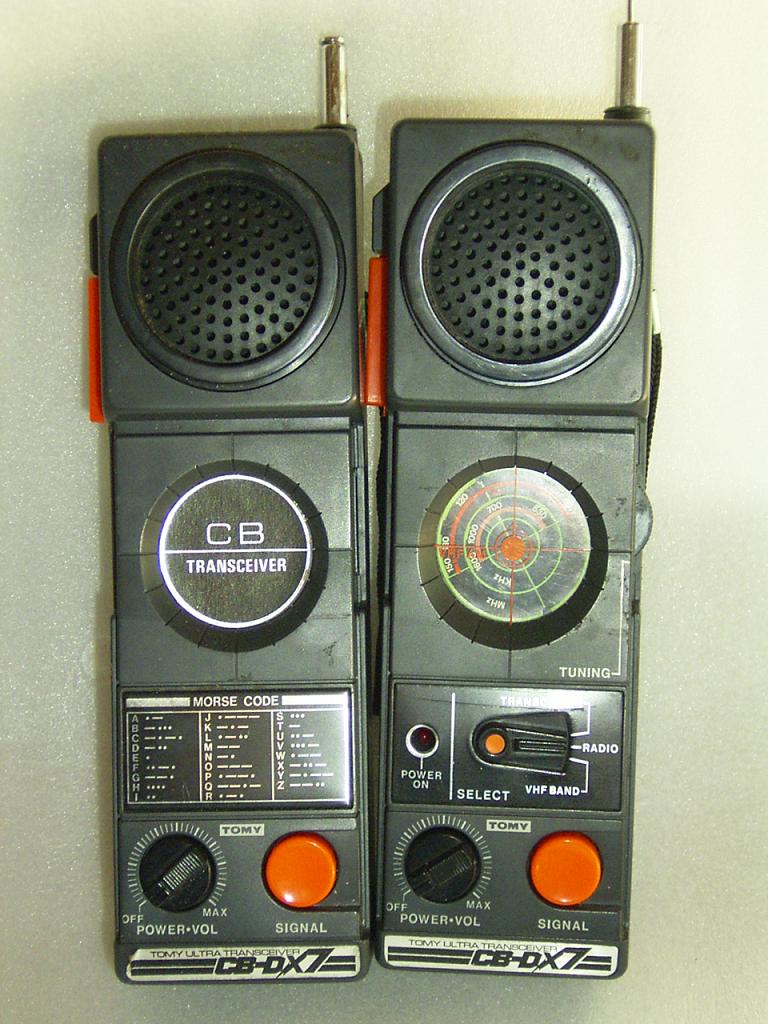

CB-DX7 （ TX水晶発振式 ラジオ有 7Transistor、ラジオ無 5Transistor ）
1台には、AMラジオと、VHF帯の118〜152MHz受信機能が付いています。
相手に、呼び出し音（ブザー音）を送ることが出来ます。
ボリューム調整付き。
CB-STD7 （ TX水晶発振式 5Transistor ）
CB-DX7のラジオ無しタイプを２台まとめた物です。
相手に、呼び出し音（ブザー音）を送ることが出来ます。
ボリューム調整付き。
IC-MATIC5 （ TX自励発振式 1-IC 1Transistor ）
ON-OFF のスイッチだけで、ボリューム調整はありません。
箱の絵柄は、アポロ宇宙船と宇宙飛行士のイメージで、時代を感じさせますね。
超高性能IC使用 と、箱に記載されています。
超小型の基板上に小型の電子部品を実装して、樹脂でコーティングした物を、
IC と称していますので、現在の集積回路ICとは、全くの別物です。
IC-MATIC7
この箱の絵柄も、無線機を使用しているのは宇宙飛行士でしょうか。
超高性能IC使用 と、箱に記載されています。
超小型の基板上に小型の電子部品を実装して、樹脂でコーティングした物を、
IC と称していますので、現在の集積回路ICとは、全くの別物です。
（下記は、ネット検索で見つけた参考画像です。）
J-MATIC4GL
詳細は、不明です。
（下記は、ネット検索で見つけた参考画像です。）
緊急指令 10-4 10-10 仕様
Wikipedia ⇒ 緊急指令10-4・10-10
輸出品 MASCOT W-2106N のリネーム品と思われます。
詳細は、不明です。
（下記は、ネット検索で見つけた参考画像です。）
tact （兼松家電販売 �蝓�
MODEL TS-51 （ TX水晶発振式 5Transistor ）
輸出品 MASCOT W-2107 のリネーム品と思われます。
相手に、呼び出し音（ブザー音）を送ることが出来ます。
ボリューム調整付き。
MODEL TW-500 （ TX水晶発振式 5Transistor ）
輸出品 MASCOT W-2107 のリネーム品と思われます。
上記の TS-51 と、筐体は同じ物と思われますが、基板は別物となっています。
（下記は、ネット検索で見つけた参考画像です。）
MODEL TS-61 （ TX水晶発振式 4Transistor ）
（下記は、ネット検索で見つけた参考画像です。）
NIKKO （�� NIKKO）
MODEL NT2701 （ TX自励発振式 1-IC 2Transistor ）
相手に、呼び出し音（ブザー音）を送ることが出来ます。
ボリューム調整はありません。
MODEL NT2702 （ TX水晶発振式 7Transistor ）
受信は、スーパーヘテロダイン式を採用しています。
送受信周波数は、27.145MHz なので、このまま合法CB機と交信可能です。
玩具とは思えないような外観です。
合法CB機だと言われたら、信じてしまいそうです。
ナショナル RJ-160 に、既視感を覚えるのは、自分だけでしょうか。
有効距離 500〜1000m さすがです。
（ 注意事項 ）
上記トランシーバーが、製造・販売されていた時期に
適用されていた電波法のレギュレーションと、現在の内容では相違があります。
送信時に、免許が不要で使用できる微弱電波の規格や、
受信時など静的動作時における不要輻射などの規格を見ると
ここで紹介したトランシーバーのほとんどは、
現在、使用できない可能性が高いと思われます。
2022年の時点で使用するには、下記の条件に合致している事を確認する必要があります。
『 当該無線局から 3mの距離において その電界強度が 500μV/m 以下のもの 』
下記は、Wiki 微弱無線局に記載されている、新・旧規則の違いを、分かり易くした表となります。
新規則に対応した、微弱無線局は、旧規則と同じ15μV/m で比較すると、到達距離が短くなっているのが分かります。
連絡用途などで、実際に使用される場合は、自己責任にてお願い致します。
詳しくは、こちらをご覧下さい。 ⇒ 総務省 微弱無線局の規定
⇒ Wiki 微弱無線局
※ 受信回路が超再生方式の場合、受信しているだけでも、
アンテナから、不要な電波（スプリアス）を発射してしまいます。
（ 微弱無線局、考え方の例として ）
特定小電力トランシーバーは、出力10mW（同時通話タイプ 1mW）ですが、技適の認証が必要です。
周波数により、しきい値は違いますが、10mWや、1mW の出力でも無許可では使用できません。
つまり、微弱無線局の規定が改正されてから、無許可で使用できるトランシーバーの送信出力は、
かなり微弱な小電力になると考えた方が良いと思います。
不定期ではありますが、続きをＵＰして行きたいと思っています。
記載間違い等がありましたら、ご連絡をお願い致します。
