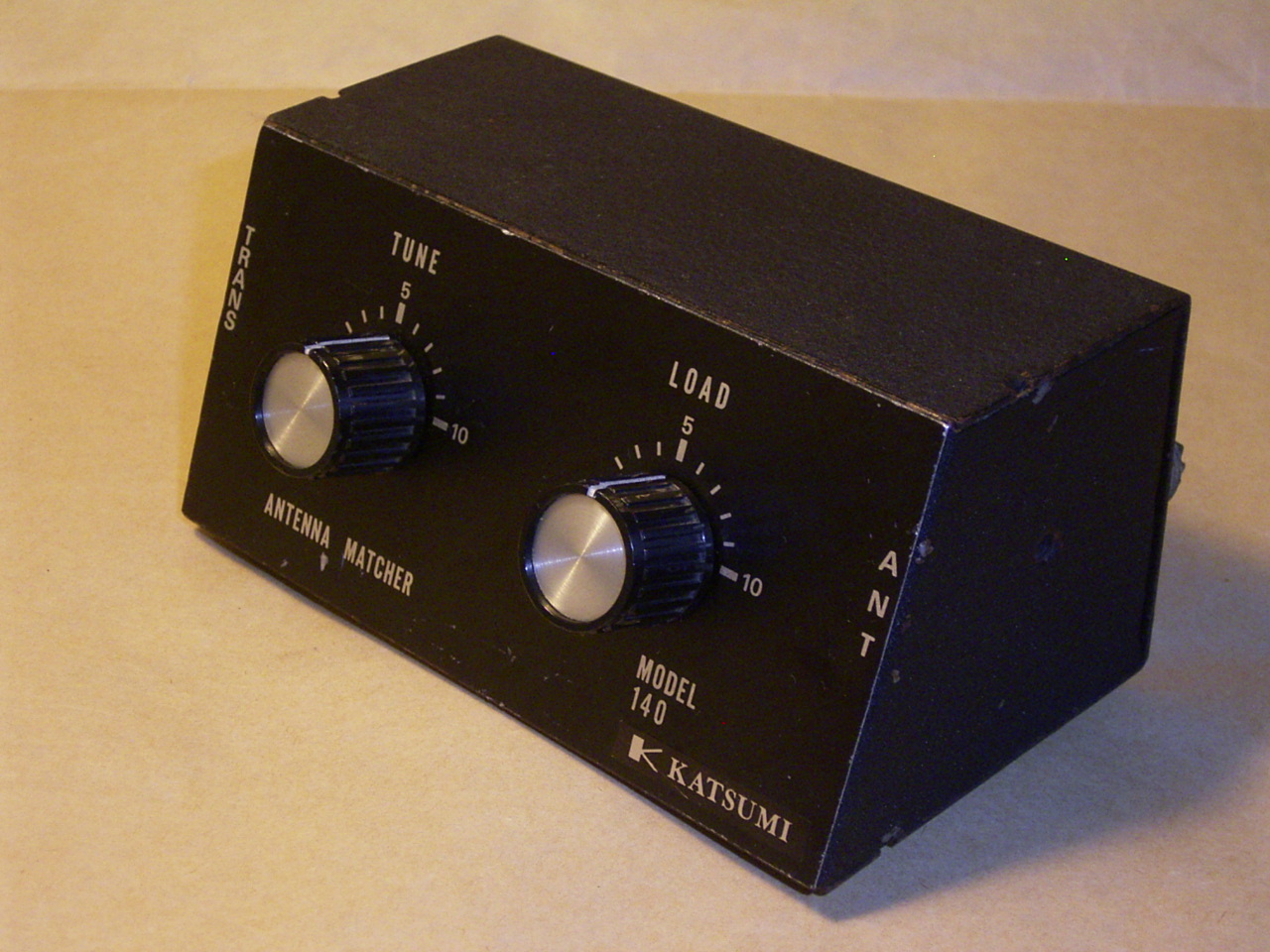

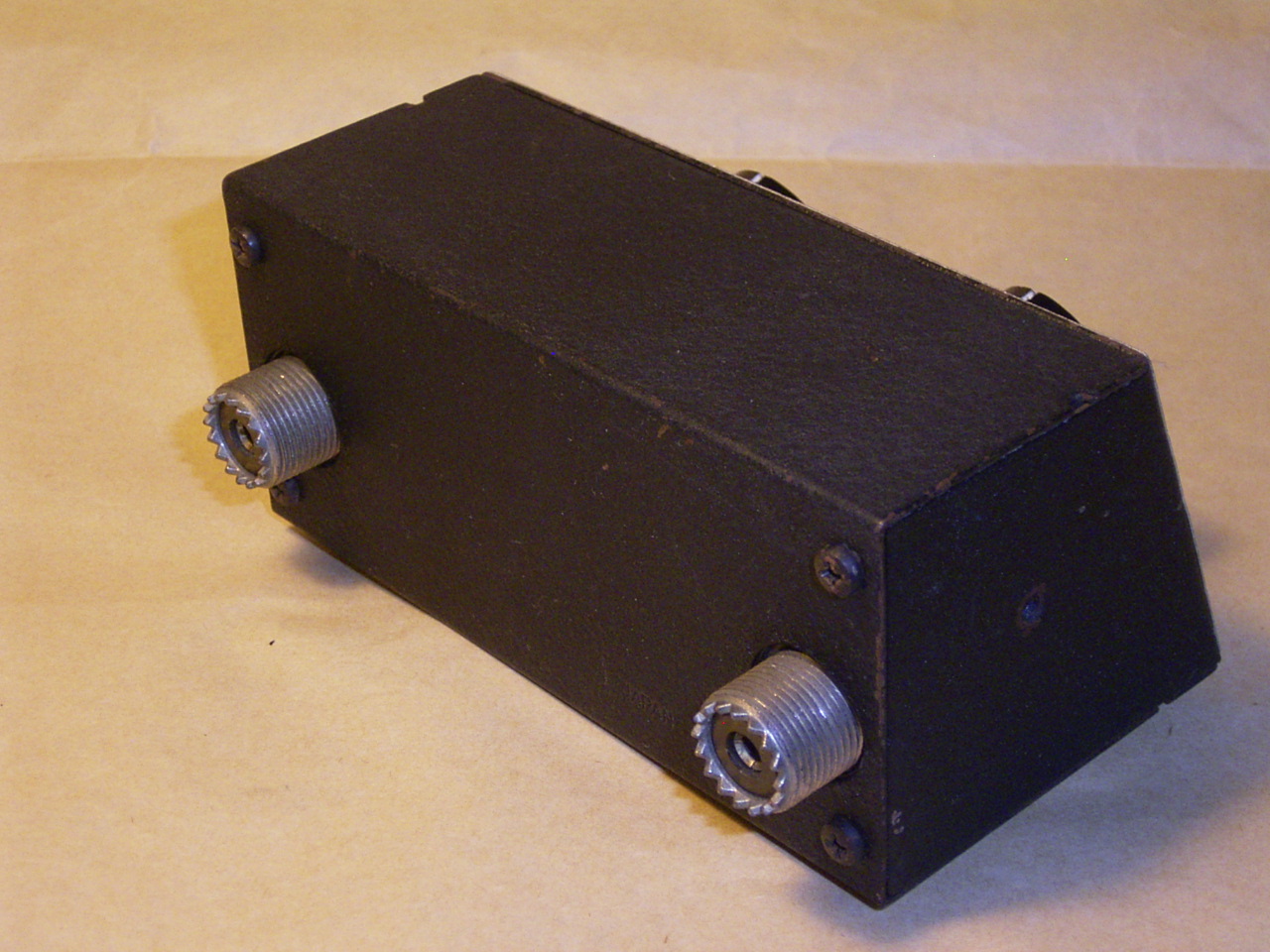

輸出CB機用 アンテナカップラー KATSUMI MODEL140 2025.05.30 追加
4〜5W 出力のFCC規格 CB機用に作られた製品です。
ポリバリコンを使用しているので、耐入力は低いと思われます。
安全に使用できるのは、10W位まででしょうか。
28〜29MHz帯でも、問題なくチューニングできます。
【 内部画像。】

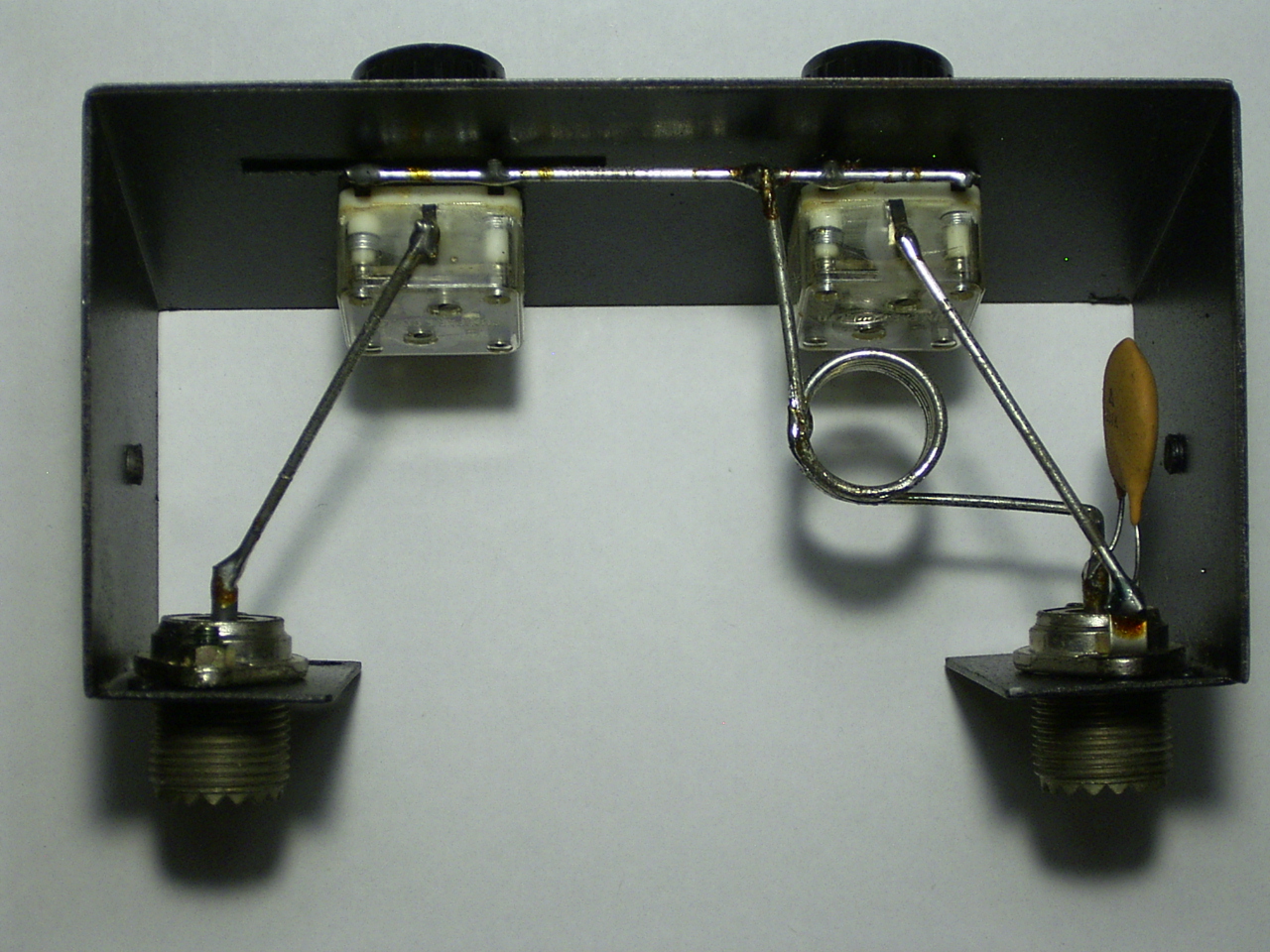

左側が無線機、右側がアンテナに接続されます。
このような簡単な構造となっています。

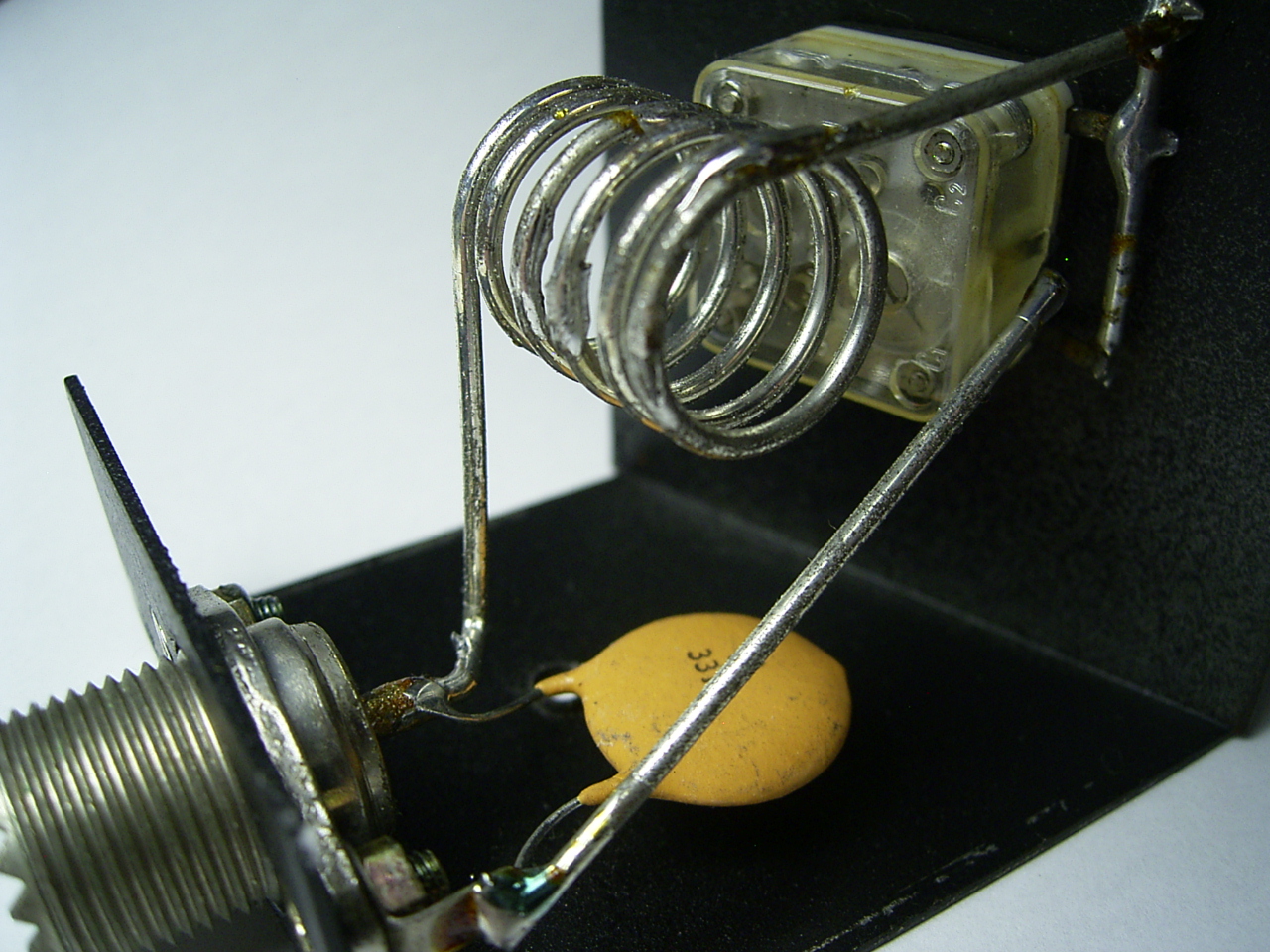

アンテナ入力側に付いているコンデンサの容量は、331K です。
コイルは、Φ1.2mm位のスズメッキ線を 単三電池に約5回巻きつけると
ほぼ同じコイルを作る事ができます。

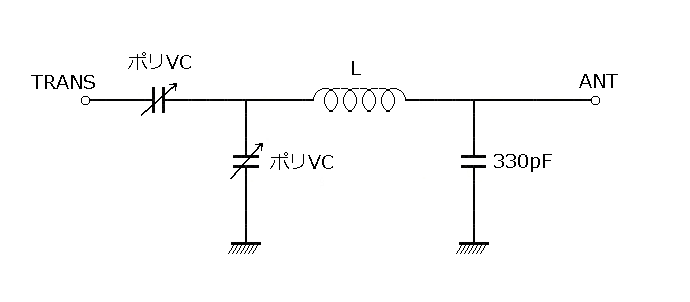

回路図にして見ると、下記のようになります。
このような回路構成でも、問題なく動作しています。
資料としてＵＰしておきます。
