合法CB機用 アンテナエキスパンダー
このページに使用されている画像は、ネット検索でヒットした物を
引用させて頂きました。
かなり昔に、販売されていました。
外部アンテナの使用が認められていない 日本の市民ラジオに特化した製品です。
製品の名称ですが、Expander は、拡大や拡張機と言う意味なので
日本名だと、アンテナ拡張機 でしょうか。
合法CB機に、外部アンテナからの同軸ケーブルを接続する アンテナカップラーです。
ワンタッチで脱着ができる為、かなり魅力的な製品だったようです。
合法CB機で、天候に関係なく 自宅の室内から運用できるのは便利ですよね。
もちろん、外部アンテナを使用すれば違法局となります。
無線雑誌の通信販売 広告ページに掲載されていたので、覚えている人も多いと思います。

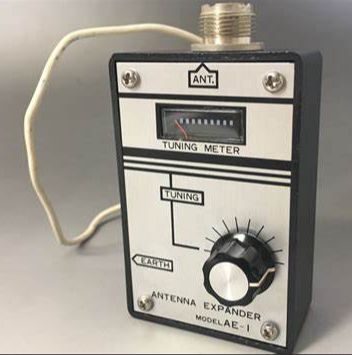

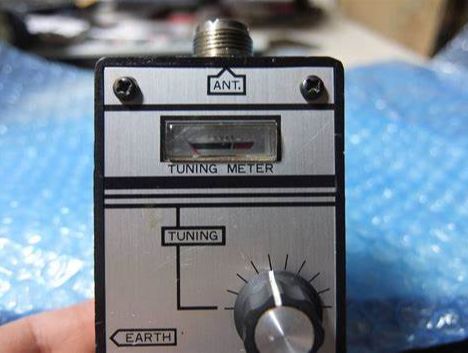

下記画像の物は、たぶんオリジナル品か、その次に出た製品かと思われます。
裏面は、CB機のロッドアンテナを挟み込む構造になっています。
白線（EARTH）を、イヤホン端子などのGND側に接続します。
送信しながら、チューニングメーターが最大になるように ダイヤルを調整します。
同調ダイヤルが1個なので、回路的には、L-C-L のT型アンテナカップラーだと思われます。

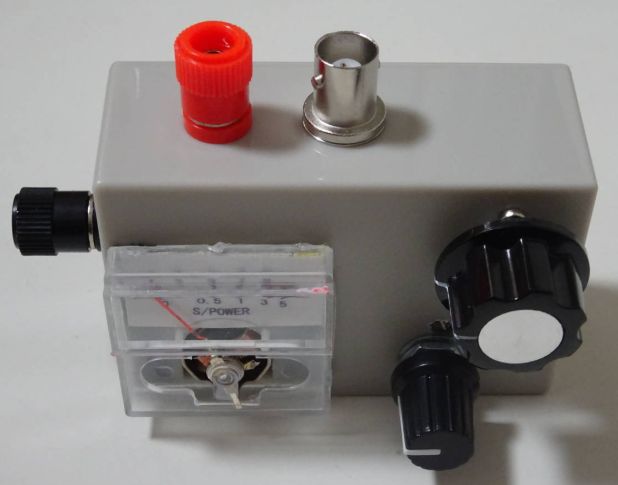

上記の製品をコピーして、作られた物が一時期 ネットオークションなどで販売されていたようです。

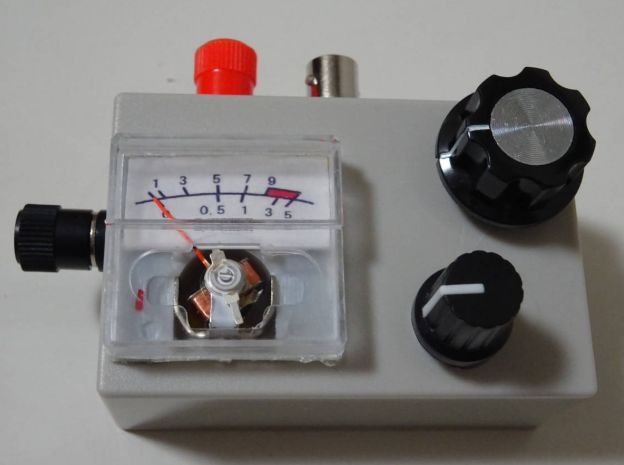

ツマミが1個多いのは、インジケーターの感度調整ボリュームと思われます。

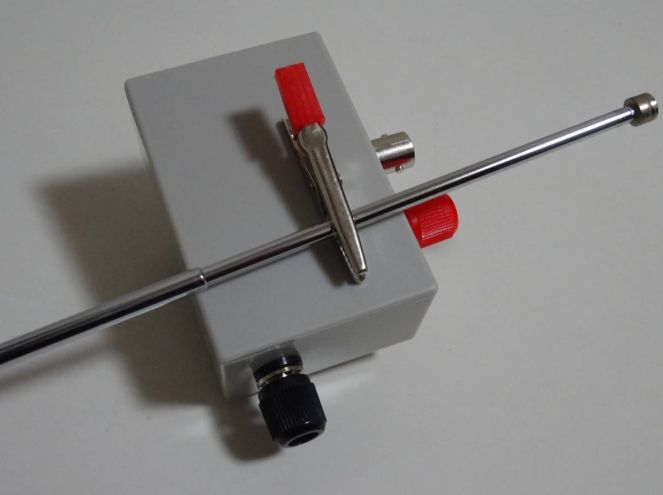

CB機のロッドアンテナに、ワニ口クリップで取り付けます。
黒の陸軍ターミナルと CB機のイヤホン端子 GND側をリード線で接続します。

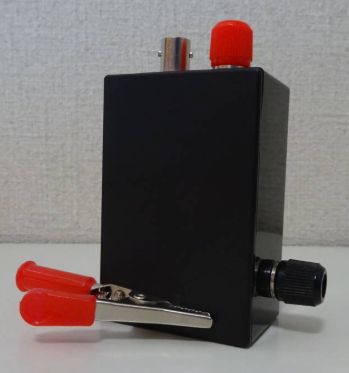

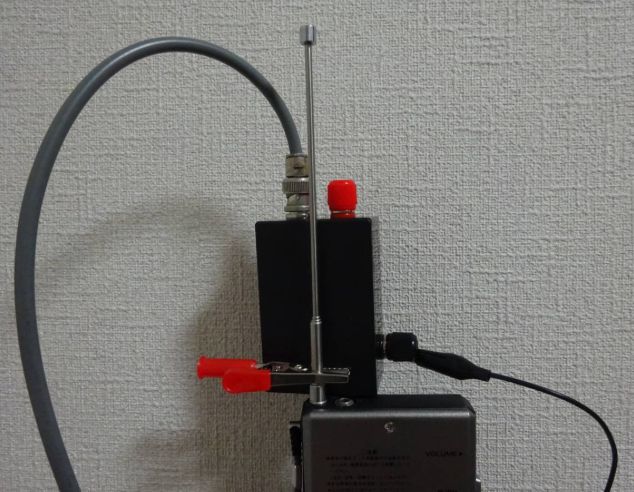

こちらの物も、コピー品と思われますが、インジケーターではなく、LEDになっています。

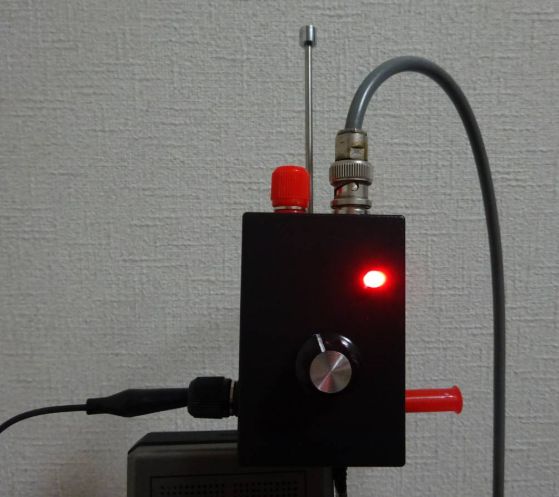

チューニングが合った場所で、LEDが一番強く光ります。
ゲインの高い、1/2λGP、 5/8λGP 又は 八木などのビームアンテナと組み合わせて使用すれば
かなり交信距離が伸びると思われます。
もしかすると、今でも使用している合法CB局がいるかもしれませんね。
