新発見！！ 驚きのナサ系 28MHz改造方法
なんと、水晶の購入不要 でＯＫです。
28.015MHz〜28.305MHz が使用可能となります。
送信と受信用の子石水晶を入れ替えるので、若干スプリアス的に不利な条件となります。
JH1ILA 局、掲示板のハンドルネーム「わにさん」が、書き込んでくれた内容を、
見た方も多いと思います。
PLL 方式にだけ目が行って、クリスタルシンセサイザー式の
新しい可能性について、考えていませんでした。
「わにさん」 の発表を見て、目からウロコでした。
まだまだ、いろんな改造方法の可能性について、検討する必要がありますね。
以下、「わに方式」 の改造内容を、まとめてみました。
また、子石水晶 を入れ替えて、周波数を変えてしまう改造方法を、
自分のサイトでは、この名称で呼ぶことにします。
対応している無線機は、ナサ ・ コメックス ・ マニックス ・ マーブル その他、
親石水晶 と 子石水晶 の組み合わせが、ナサタイプの物に限られます。
� ，海硫�造方法では、28.305MHzから下の周波数について、
水晶の購入は、不要となります。
しかし、周波数を調整するため、1.2μH 位のインダクター(コイル) と
90PF 位のトリマーコンデンサが必要になります。
�◆．淵気両豺腓蓮�XC バンドの親石水晶を使います。
下記の周波数が刻印されている水晶は、そのままでＯＫです。
38.200MHz
38.250MHz
38.300MHz
38.350MHz
38.400MHz
38.450MHz
XC バンド以外の、親石水晶は 全部取り外してください。
NASA72GX-�供�BAND - SW 回路図 （修正版です。）
�� 次に、送信用子石水晶 と 受信用子石水晶 を全部入れ替えして下さい。
(送信用) (受信用)
10.635MHz ⇔ 10.180MHz
10.625MHz ⇔ 10.170MHz
10.615MHz ⇔ 10.160MHz
10.595MHz ⇔ 10.140MHz

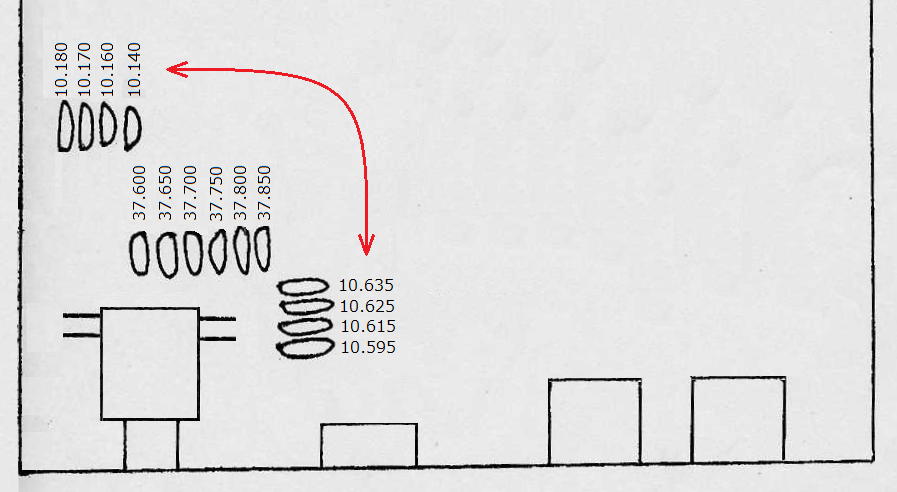

喜太郎 様のサイトにある72GX-�� の水晶配列図に少しだけ手を加えて、見やすくしたもの。
NASA72GX-�� 水晶の配列
とりあえず、入れ替えた時点で、基本的な改造は終了しています。
この段階で、28.020MHz〜28.310MHz まで使用可能となります。
�ぁ�5kHz、周波数を下げてやる必要があります。

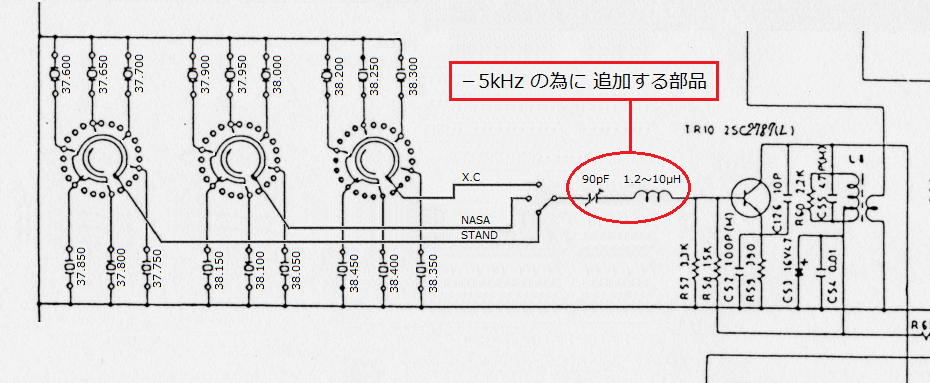

そのために、ロータリースイッチ (チャンネルセレクタースイッチ) から
親石の発振回路に接続してある リード線 の途中に、
1.2μH 位のインダクター と 90PF のトリマーコンデンサ を
直列に接続します。
�ァ．肇螢沺璽灰鵐妊鵐気魏鵑靴董⊆�波数を調節します。
ただし、古い無線機の場合は、それぞれの水晶が経年劣化して
周波数がズレていますから、すべてのチャンネルを同等に、
調整できない場合があります。
5kHz下げると、28.015MHz〜28.305MHz となります。
�Αー�信及び送信の、各コイル調整は、今まで通り必要です。
手持ちで、インダクターとトリマーコンデンサがあれば良いのですが、
パーツ屋さんで購入しても、特注水晶を2個 発注するよりも
かなり安くすみます。 (例として、￥500くらいでしょうか)
インダクター ( 1.2〜10μH ) と トリマーコンデンサ ( 60〜90pF )の値は、
ベースとなる無線機により、要調整 と思ってください。
ナサ以外の機種でも、親石水晶と子石水晶の組み合わせが、同じ周波数の
シンセサイザー式であれば、同様の改造で行けると思います。
( 改造後の周波数合成について、一例を記載します。)
38.445MHz − 10.140MHz = 28.305MHz (送信周波数)
28.305MHz − 38.445MHz = −10.140MHz (受信 第一中間周波数)
10.140MHz − 10.595MHz = −0.455MHz (受信 第二中間周波数)
※ 上記は、親石水晶の 発振周波数を 38.450MHz から 5KHz 下げた場合です。

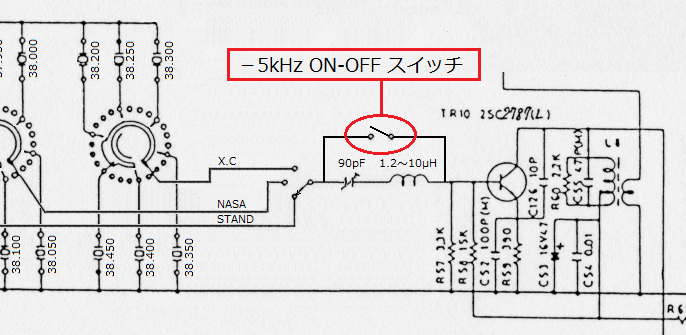

また、5kHz 下げるインダクター と トリマーコンデンサ をバイパスするスイッチを
取り付ければ、周波数の末尾 0kHz 対応となります。
たとえば、28.305MHz と 28.310MHz の切り替えが可能になります。
「 5kHz シフトスイッチ 」って事ですね。
