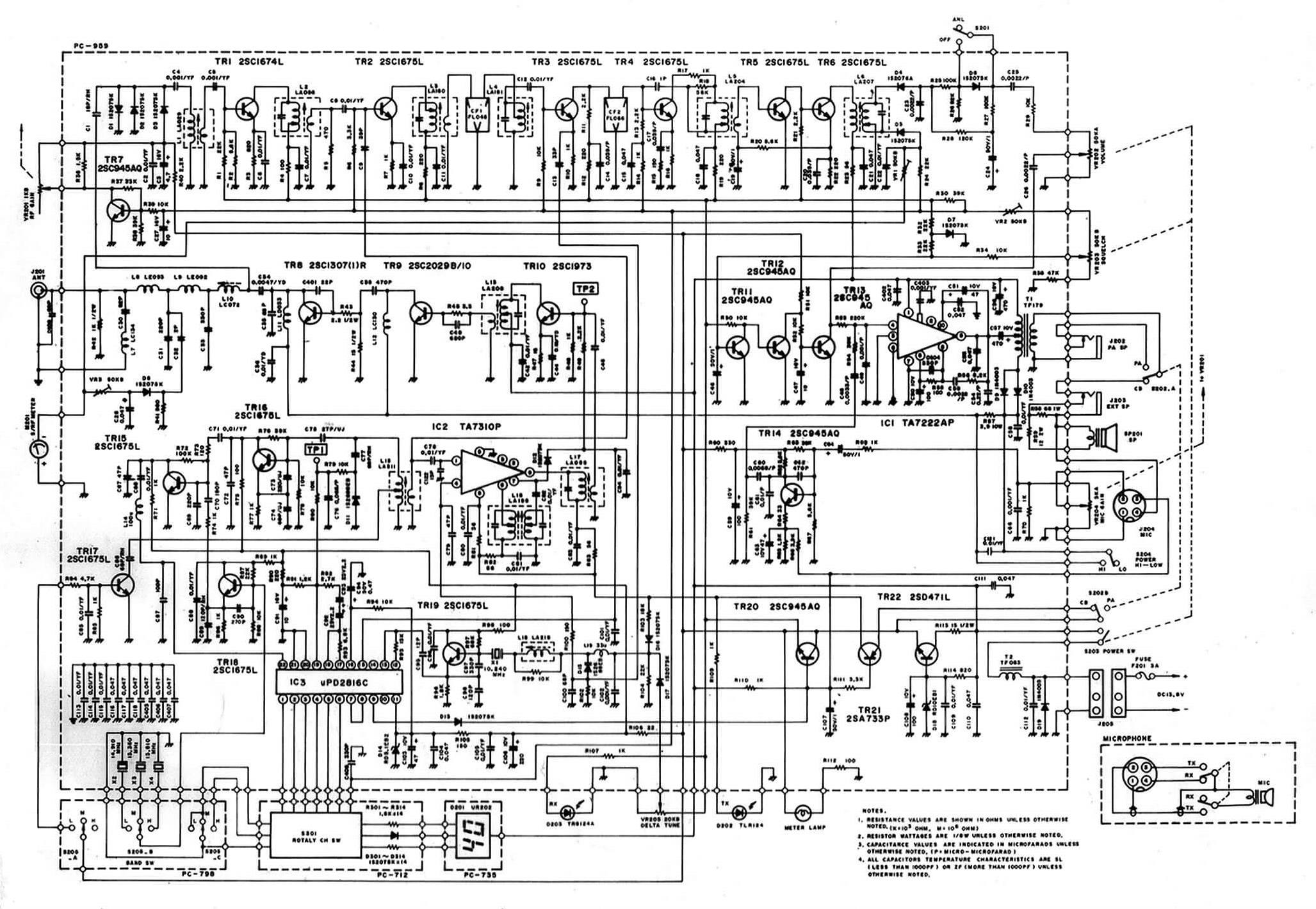

ＣＨＡＳＥＲ　ＭＣ‐３０００ の調整用画像

下記の元画像は、ネット上で拾ったものです。
問題がある場合は、ご連絡下さい。

ＰＬＬ式の１２０チャンネル機です。
元々付いている、１４ＭＨｚ台の水晶１個と、１５ＭＨｚ台の水晶２個を取り外します。
代わりに、１６．６１０ＭＨｚの水晶を取り付けて下さい。

水晶を基板に取り付ける場所によって、バンドセレクター Ｌ・Ｍ・Ｈ が有効になる位置が変わります。
（注意）改造用の水晶は、バンドセレクターの Ｍ か、Ｈ の部分に取り付けて下さい。
セレクターが、L の位置では、VCO の発振コイルに、コンデンサが追加接続されて、
VCOコイルの同調周波数が低くなります。
（ 28MHz改造では、VCOの発振周波数を高い方向に変更します。）

１チャンネルが28.215ＭＨｚで、８チャンネルが、28.305ＭＨｚになります。


ＰＬＬをロックしましょう。

まず、受信状態で、ＶＣＯコイルのコアを回して、受信音（受信時のノイズ音）が、
大きく聞こえるように調整します。

この作業で、ＰＬＬのロックは、ほぼ完了に近いです。
後で、送信調整時に再調整と確認をします。


受信の調整について。

アンテナをつなぎ、雑音しか受信できない場合は、コイル・コアを回して、
受信音（雑音）が、大きく聞こえる点に、コアを回して調整します。

ローカル局などの電波を受信できる場合は、Ｓメーターの振れが、１番大きくなる点に
コアを回して調整します。

通常は、ＲＸ１～ＲＸ３のコイルまで、順番に調整すればＯＫです。
受信感度が悪かったり、コアを回した形跡がある場合は、ＲＸ１～ＲＸ６まで、順番に調整してください。




送信の調整について。

ダミーロードか、終端型電力計を接続して、調整します。

アンテナと通過型電力計（ＳＷＲ＆電力計）を接続して調整も出来ますが、
他局に迷惑がかからないように、周波数などに十分配慮してください。

マッチングの取れたアンテナがあれば、内蔵パワーメーターを見ながらの調整でもＯＫです。

まず、ダミーロードかアンテナをつなぎ送信状態にしてみます。
少しでも、パワー計が振れたらＯＫです。
この時に、28ＭＨｚを受信できる無線機などで、送信周波数を確認して下さい。

多少、ずれていても28ＭＨｚの電波が出ていれば良いです。
次に、チャンネルを、主に使用する周波数の所に合わせます。

28.305ＭＨｚで調整する場合は、必ずダミーロードを使用してください。
それ以外の周波数で、アンテナを接続して調整する場合でも、
他局への混信などに十分に配慮して下さい。

送信状態のままで、ＴＸ１～ＴＸ６コイルまで、パワーが最大になるように
順番に調整してください。
これで、送信回路のコイル調整は完了です。

※ ＴＸ５コイルは、元々コアが入っていません。

（ 注意 ）
最終的には、良くマッチングの取れた、２８ＭＨｚ帯のアンテナを接続して、
各コイルを調整して下さい。

ダミーロードの調整だけだと、２８ＭＨｚ帯以外も含む、スプリアスの
出力ＭＡＸに調整してしまう可能性があります。

出力も最大限に出したい所ですが、ＳＷＲが良好になるように、
各コイルを調整して下さい。

ダミーロードは、共振性の無い純粋な負荷です。
出力に、どのような周波数が含まれていようとも、吸収してしまいます。

アンテナは、特定の周波数に共振しますから、それ以外の周波数が
含まれていた場合は、反射波となります。
つまり、ＳＷＲが悪くなります。

高価なスペクトラムアナライザーなどの測定器が無くても、アマチュア的な
工夫で、少しでもスプリアスを減らすように調整しましょう。


ＰＬＬロックの確認について。

ダミーロードかアンテナをつなぎ、送信状態にして、パワーメーターを見ながら、
チャンネルを１～４０チャンネルまで、、回してみます。

あるチャンネルを境に、急に送信出力が低下する場合や、
チャンネルを回しても周波数が変化しない場合は、ＰＬＬが完全にはロックしていません。

このような場合は、ＶＣＯコイル・コアを微調整して、再度確認して下さい。
ＶＣＯコイル・コアは、ちょっとずつ回してください。

１～４０チャンネルまで、同じ位の出力を確認できて、チャンネルごとに
周波数が切り替わればＯＫです。



送受信周波数の調整について。

送受信周波数のズレが、1kHz位であれば、実用範囲だと考えて良いと思います。
それ以上ズレている場合は、遠距離の交信時に感度が低下するので調整が必要です。


受信の状態で、下記を確認します。

①　ΔTUNE ツマミをセンター位置に合わせます。
②　この時点で、10.240ＭＨｚ水晶の発振周波数を確認します。
③　ずれていたら、ΔTUNE調整用コイルのコアを回して調整します。

送信の状態で、下記を確認します。
①　送信周波数を確認します。
②　ずれていたら、16.610MHz 水晶の発振周波数を調整して修正します。



参考系統図
23インチ ワイドモニターに合わせて画像を作りました。
モニターの大きさによっては、文字等が見えづらいかもしれません。
画像を、パソコンに保存してから開くと、縮小・拡大して見る事が出来ます。




上記を参考にして、保証認定を申請する場合、自己責任にてお願い致します。
不明な点、間違いなどがあれば、ご連絡下さい。
