ＣＨＡＳＥＲ ＭＣ‐５０００ の調整用画像＆その他資料
７エリア、夢次郎さんから預かったチェイサーです。
２８ＭＨｚ改造の参考資料に。
ＰＬＬ式の１２０チャンネル機です。
元々付いている、１４ＭＨｚ台の水晶１個と、１５ＭＨｚ台の水晶２個を取り外します。
代わりに、16.610ＭＨｚの水晶を取り付けて下さい。
水晶を基板に取り付ける場所によって、バンドセレクター Ｌ・Ｍ・Ｈ が有効になる位置が変わります。
（注意）改造用の水晶は、バンドセレクターの Ｍ か、Ｈ の部分に取り付けて下さい。
セレクターが、L の位置では、VCO の発振コイルに、コンデンサが追加接続されて、
VCOコイルの同調周波数が低くなります。
（ 28MHz改造では、VCOの発振周波数を高い方向に変更します。）
１チャンネルが28.215ＭＨｚで、８チャンネルが、28.305ＭＨｚになります。
ＰＬＬをロックしましょう。
まず、受信状態で、ＴＸ１コイルのコアを回して、受信音（受信時のノイズ音）が、
大きく聞こえるように調整します。
この作業で、ＰＬＬのロックは、ほぼ完了に近いです。
後で、送信調整時に再調整と確認をします。
受信の調整について。
アンテナをつなぎ、雑音しか受信できない場合は、コイル・コアを回して、
受信音（雑音）が、大きく聞こえる点に、コアを回して調整します。
ローカル局などの電波を受信できる場合は、Ｓメーターの振れが、１番大きくなる点に
コアを回して調整します。
通常は、ＲＸ１〜ＲＸ３のコイルまで、順番に調整すればＯＫです。
受信感度が悪かったり、コアを回した形跡がある場合は、ＲＸ１〜ＲＸ７まで、順番に調整してください。
送信の調整について。
ダミーロードか、終端型電力計を接続して、調整します。
アンテナと通過型電力計（ＳＷＲ＆電力計）を接続して調整も出来ますが、
他局に迷惑がかからないように、周波数などに十分配慮してください。
マッチングの取れたアンテナがあれば、内蔵パワーメーターを見ながらの調整でもＯＫです。
まず、ダミーロードかアンテナをつなぎ送信状態にしてみます。
少しでも、パワー計が振れたらＯＫです。
この時に、２８ＭＨｚを受信できる無線機などで、送信周波数を確認して下さい。
多少、ずれていても２８ＭＨｚの電波が出ていれば良いです。
次に、チャンネルを、主に使用する周波数の所に合わせます。
28.305ＭＨｚで調整する場合は、必ずダミーロードを使用してください。
それ以外の周波数で、アンテナを接続して調整する場合でも、
他局への混信などに十分に配慮して下さい。
送信状態のままで、ＴＸ２〜ＴＸ７コイルまで、パワーが最大になるように
順番に調整してください。
これで、送信回路のコイル調整は完了です。
（ 注意 ）
最終的には、良くマッチングの取れた、２８ＭＨｚ帯のアンテナを接続して、
各コイルを調整して下さい。
ダミーロードの調整だけだと、２８ＭＨｚ帯以外も含む、スプリアスの
出力ＭＡＸに調整してしまう可能性があります。
出力も最大限に出したい所ですが、ＳＷＲが良好になるように、
各コイルを調整して下さい。
ダミーロードは、共振性の無い純粋な負荷です。
出力に、どのような周波数が含まれていようとも、吸収してしまいます。
アンテナは、特定の周波数に共振しますから、それ以外の周波数が
含まれていた場合は、反射波となります。
つまり、ＳＷＲが悪くなります。
高価なスペクトラムアナライザーなどの測定器が無くても、アマチュア的な
工夫で、少しでもスプリアスを減らすように調整しましょう。
少なくても、キャリアーで１０Ｗ位は出ると思います。
あまりにパワーが低い場合は、ファイナルが１個飛んでいる可能性があります。
ＰＬＬロックの確認について。
ダミーロードかアンテナをつなぎ、送信状態にして、パワーメーターを見ながら、
チャンネルを１〜４０チャンネルまで、、回してみます。
あるチャンネルを境に、急に送信出力が低下する場合や、
チャンネルを回しても周波数が変化しない場合は、ＰＬＬが完全にはロックしていません。
このような場合は、ＴＸ１コイル・コアを微調整して、再度確認して下さい。
ＴＸ１コイル・コアは、ちょっとずつ回してください。
１〜４０チャンネルまで、同じ位の出力を確認できて、チャンネルごとに
周波数が切り替わればＯＫです。
送受信周波数の調整について。
送信周波数のズレが、１kHz位であれば、実用範囲だと考えて良いと思います。
それ以上ズレている場合は、遠距離の交信時に感度が低下するので調整が必要です。
１０．２４０ＭＨｚ水晶の横に、トリマーコンデンサがありますが、
これで調整はしないで下さい。
（ 注意 ）
１０．２４０ＭＨｚは、受信時の中間周波数、２段目局発としても使われています。
したがって、安易にこれで調整しない方が良いと思います。
１６．６１０ＭＨｚの水晶の周波数で、ずれを微調整します。
自分が２８メガに改造した物では、周波数が低い方にズレていました。
下記の画像のように、水晶を取り付けている基板の、パターンをカットして
４７ｐＦのセラミックコンデンサーを直列に取り付けて調整しています。
MAX ６０〜７０pF位の、トリマーコンデンサを取り付ければ、そのほうが楽に調整できます。

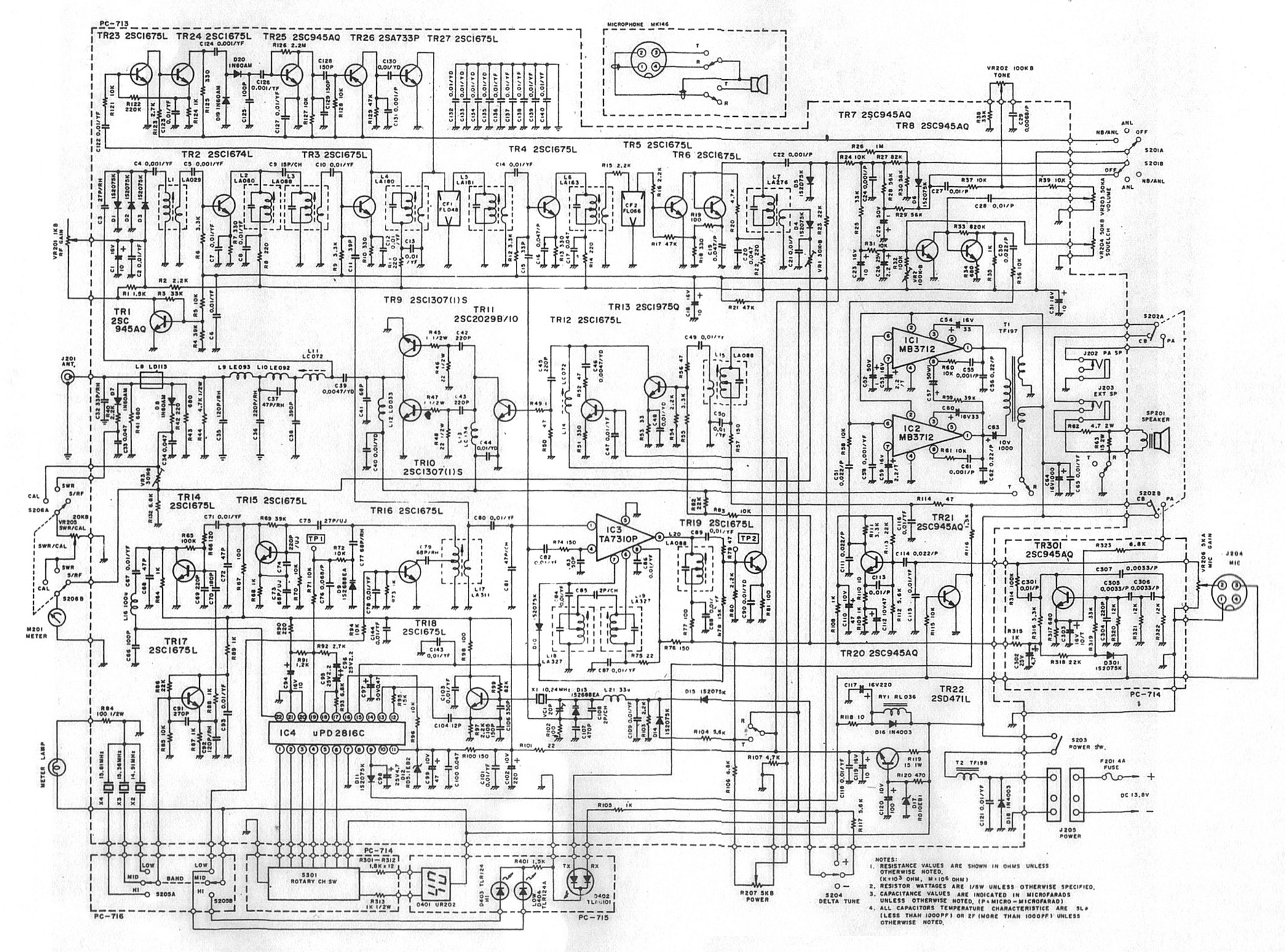

参考系統図
23インチ ワイドモニターに合わせて画像を作りました。
モニターの大きさによっては、文字等が見えづらいかもしれません。
画像を、パソコンに保存してから開くと、縮小・拡大して見る事が出来ます。
上記を参考にして、保証認定を申請する場合、自己責任にてお願い致します。
不明な点、間違いなどがあれば、ご連絡下さい。
