INVADER MODEL303　3チャンネル式 2023.06.10更新

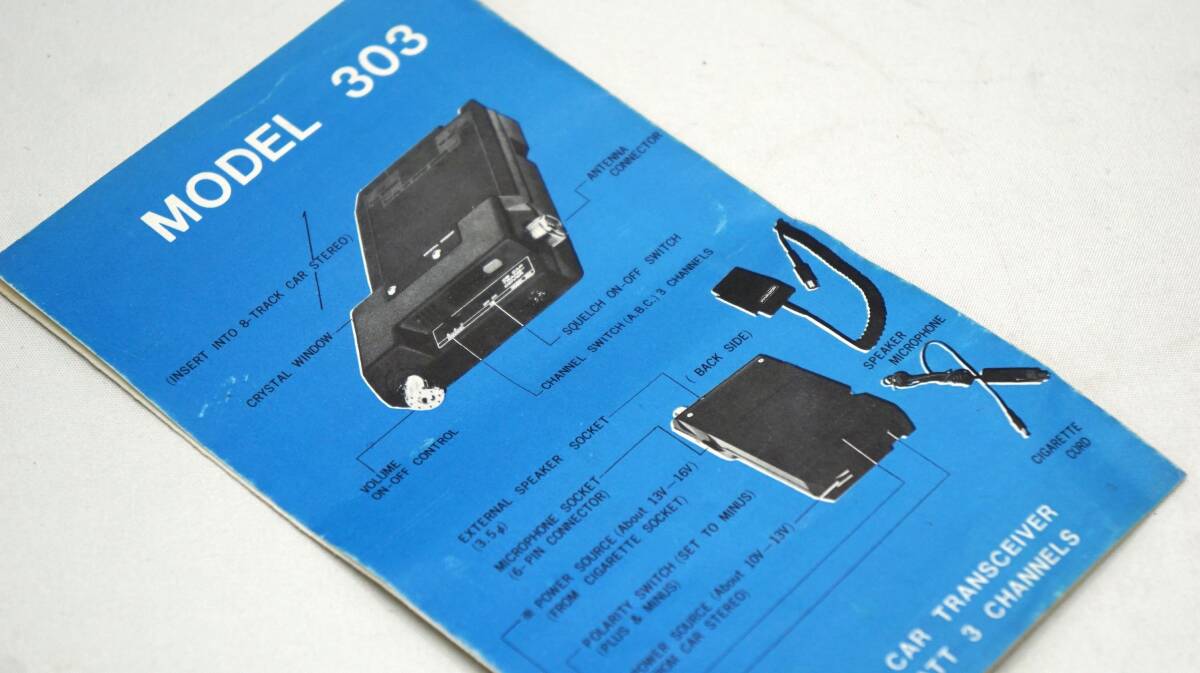

８トラックカーステレオに差し込むと、電源が供給されて使用できると言う珍しいＣＢ機です。
外部電源端子も付いていますので、DC12V電源さえ用意できれば単独でも使用できます。

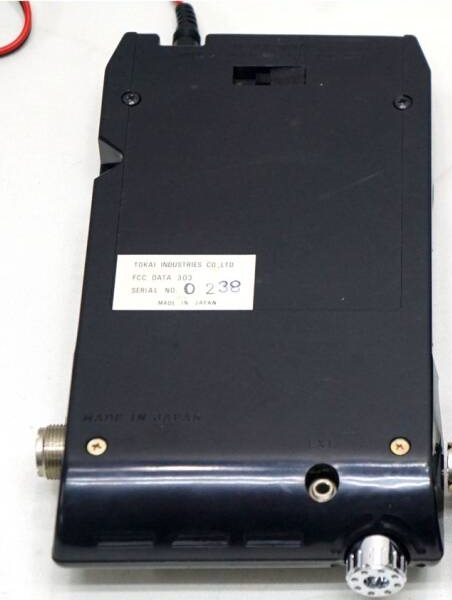

FCCの銘板がありませんから、米国でも違法機になると思われます。


８トラックカーステレオは、知らない＆見たことがない人が多いと思います。
カセットテープのエンドレス版と言えば、分かりやすいでしょうか。
詳しくは、ネットで検索してみて下さい。 ⇒ 8トラック Wikipedia
平成生まれ以降の人だと、カセットテープも化石ですよね。 ⇒ カセットテープ Wikipedia

８トラックカセットを使用したステレオ装置ですが、日本では一般家庭に、ほとんど普及しなかったと思います。
自動車のカーステレオや、飲食店のカラオケなどで使用されていました。

画像は、エコー装置の SIGMA SA-200 に使用されていた8トラックテープです。


BBD遅延素子が出回るまでは、スプリング式のリバーブユニットや
録音テープで、物理的にエコーを作り出していたんですよね。



このCB機は、米国の８トラックカーステレオのユーザー向けに販売されたのだと思われます。
カーステレオに差し込んで、ルーフクリップ式基台のアンテナをポン付けすれば、
手軽にCB無線が使えるので、ライトユーザー向けの物でしょうか。

1975年頃だったと思いますが、これを通販で買って使っていた時期がありました。
スピーカーとマイクが兼用になっていて、受信時の音声は、マイクから聞こえます。
当時、友人に貸したら、電源を逆接続されて壊されてしまいました。

時は流れて 2006年頃に、仕事上の知り合いから、「珍しい物あげるよ〜。」 と言われて、
手渡された物が下記画像の物です。
まさか、こんな変てこりんな物と、また再会するとはびっくりです。

水晶を入れる部分のフタが欠品していました。
もらい物なので、文句は無いのですが、完品じゃないのが惜しいですよね。

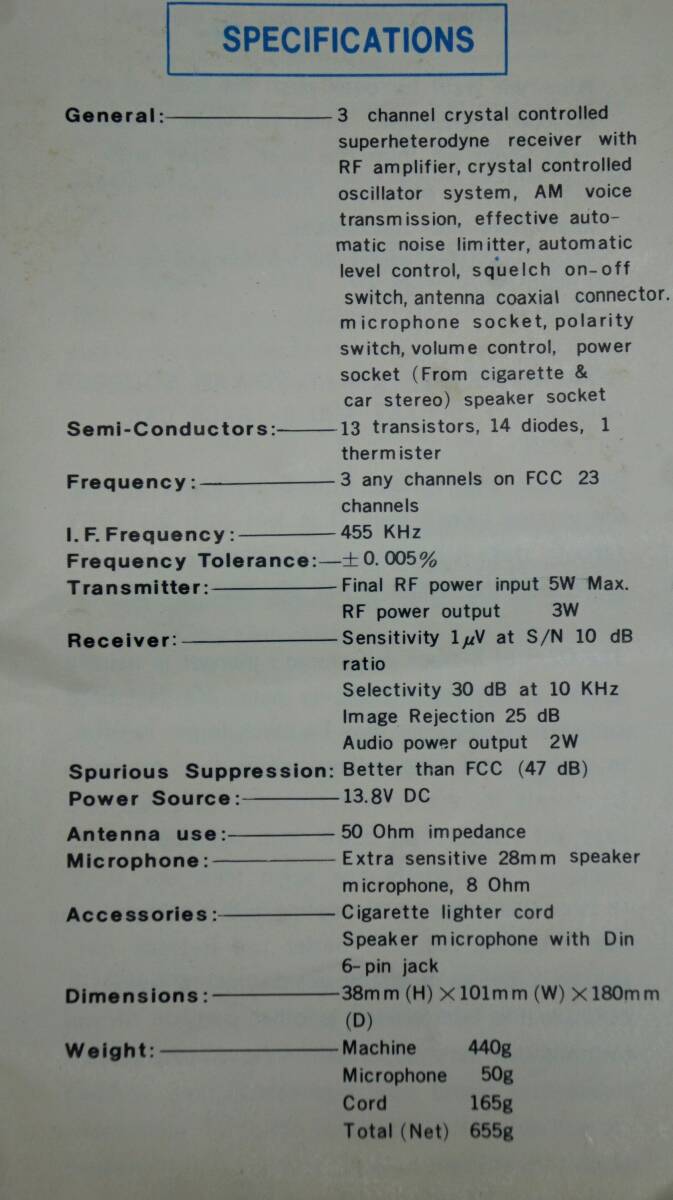

送信は、3rdオーバートーン水晶を使用。
受信も、3rdオーバートーン（−455kHz）水晶を使用。
自分が当時購入した時は、合法CBの1ch と 2chの水晶が実装されていました。



正面にある、オレンジ色の表示ランプ or 押しボタンSWに見える部分は飾りです。
元々は、電源ONなどの表示ランプなどがあったのかもしれません。
チャンネルは、A・B・C の 3チャンネル切り替え式です。
スケルチは、ON-OFFのスイッチ式で、調整は内部の半固定VRで行います。
本体の裏側に、Φ3.5mmの外部スピーカージャックがあります。



使用トランジスタ数は、13石です。

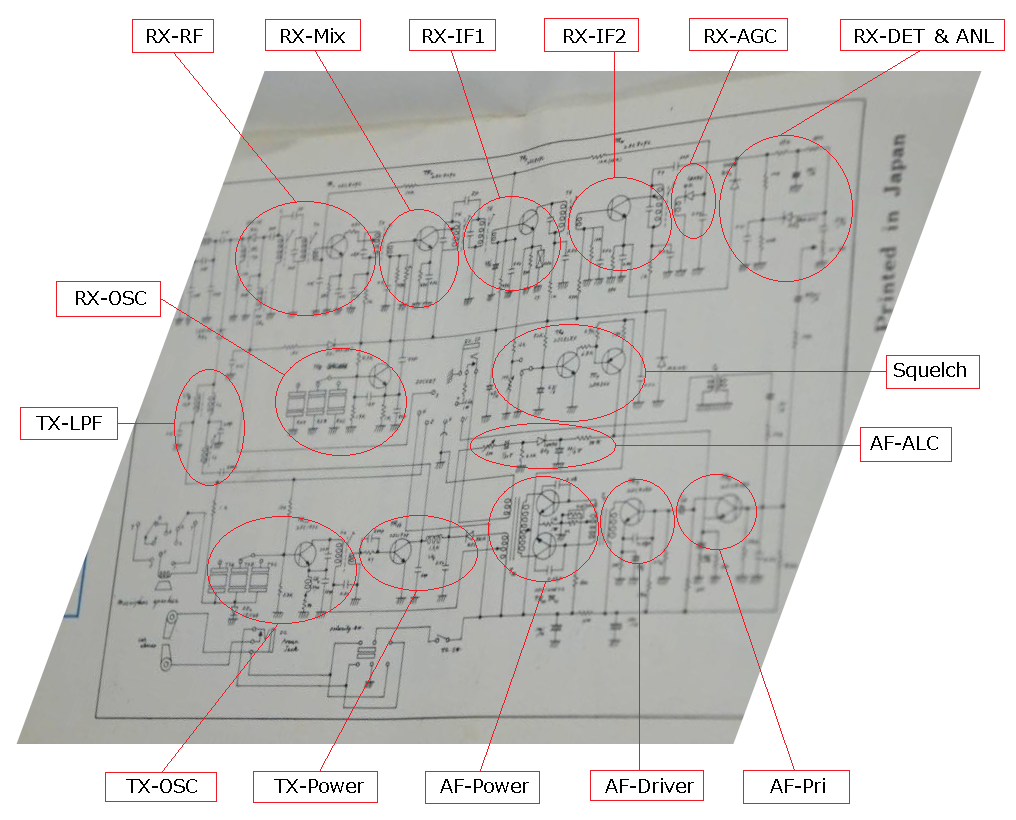

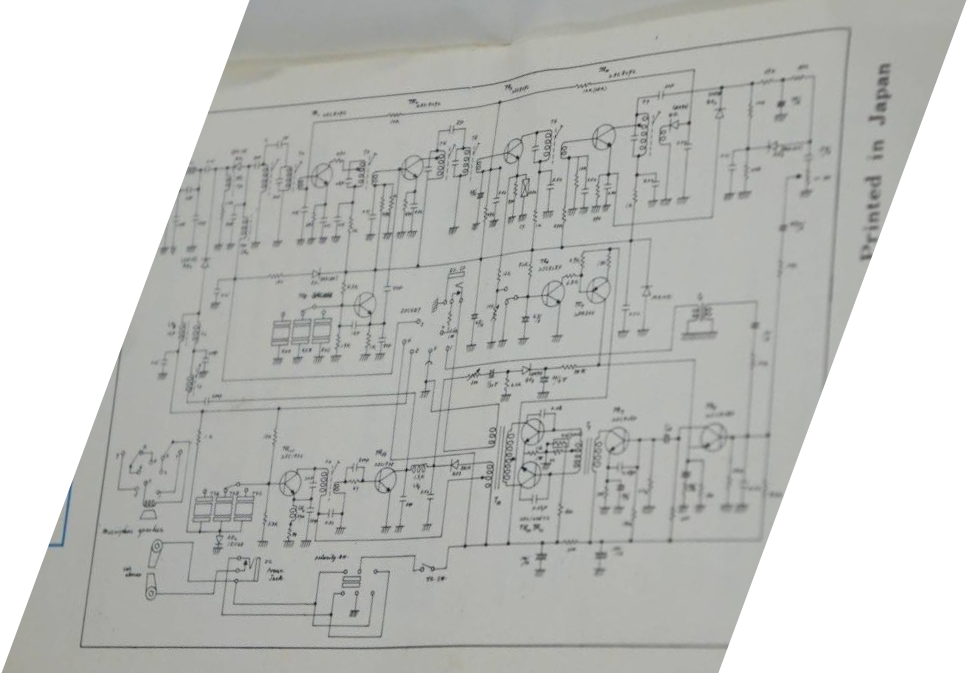

送信部は、2ステージ or 3ステージ式と思われます。（回路の詳細は未確認です。）
スプリアス値がクリア出来れば、28MHz改造機として保証認定を通せるかも。
ファイナルは、2SC1975 Pc15W ですが、元々付いていた物なのか 交換された物なのかは不明です。
3〜4Wの出力だったのでしょうか。

受信部は、シングルスーパーで、IF段に455kHzのフィルターはありません。
AF出力＆変調用のトランスが大きいです。



アンテナ接続用のM型コネクターです。



送信部 OSC〜ファイナル2SC1975 付近の画像となります。
筐体内はスペースも無いし、放熱用の空気穴などもありません。
ファイナル部分の放熱が かなり悪そうですね。



スピーカーマイクとの接続は、6ピンのDINコネクターになっています。



AF部のパワートランジスタ 2個は、DINコネクターの下にあるヒートシンク裏側に
あるので見えません。
基板の裏側を見るには、Φ3.5mmのオーディオジャックを止めている
ナットを取り外すか、配線を外さないと、ひっくり返せません。



中央にある四角い窪みは、8トラックの磁気ヘッドをかわす為の物です。
右側にある受電用の接触子が、センシングポールから受電する仕組みになっているようです。

テープエンド（アルミ箔貼り付け部）を検出するセンシングポールから、
無線機を動作させるだけの十分な電圧と電流が取り出せたのかは、疑問が残る所です。


8トラックテープの実物だと、このようになっています。



受電部接触子への配線が取り外されていました。
接触子は、ショートし易いんですよね。



筐体に刻印されている電源系の説明文です。



裏面にある （＋）と（−）、グランド切替スイッチです。
この製品が販売されていた当時、自動車のシャーシ側が（＋）になっている車種があったようです。
そのような場合に、切り替えるスイッチです。

この機種は、逆接保護ダイオードが無かったと思います。
スイッチの切替を間違えると、壊れます。



8トラックテープの裏側です。



記載内容ですが間違えている場合もありますので、
参考程度に見て頂ければ幸いです。
