SHINWA SMF-30 （30MHz LPF） 2025.05.30 追加
カットオフ30MHzのローパスフィルターです。（ Dual Absorptive Filter ）
当時の資料は、探したのですが見当たりませんでした。
Absorptive とは、吸収すると言う意味です。
ローパスフィルタの動作に加えて、 30MHz 以上のスプリアス（高調波成分）を
吸収処理するのでしょうか。
詳細は不明です。

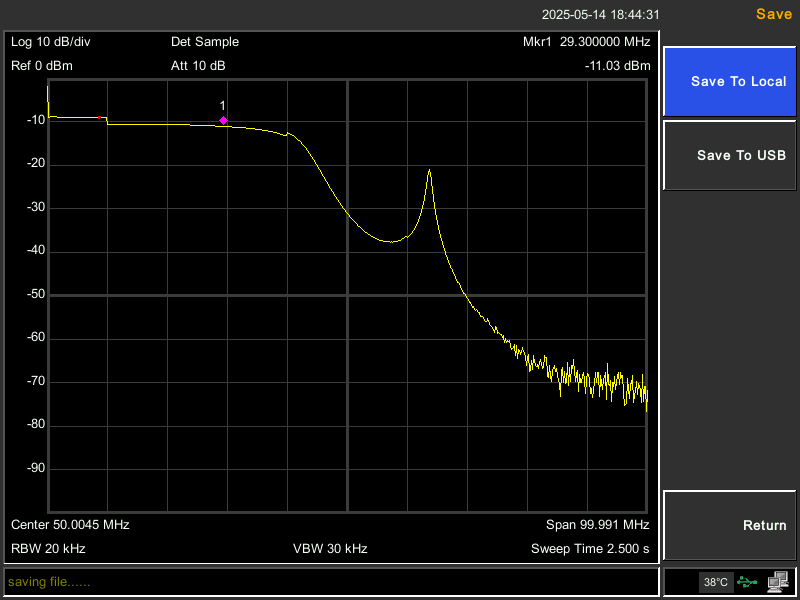

【 スペアナで特性を測定しました。】
使用する測定機材やフィルターの個体差により、測定結果は変わります。
参考程度に見て下さい。
ひねくれた特性になっています。 他局が測定したデータも見たのですが同じでした。
カットオフ30MHzなのですが、50MHzでは 減衰量が−20dBしかありません。
資料としてＵＰしておきます。
