COMET CF-30S （30MHz LPF） 2025.05.30 追加

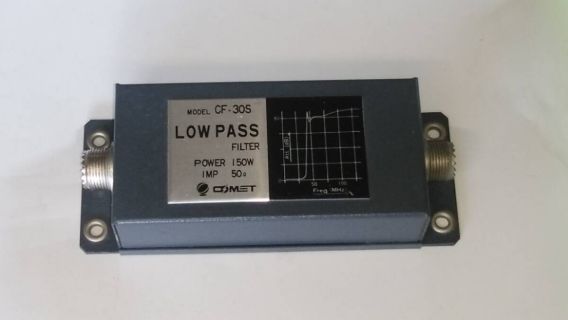

カットオフ30MHzのローパスフィルターです。
画像は、ネット検索で見つけた物をお借りしています。

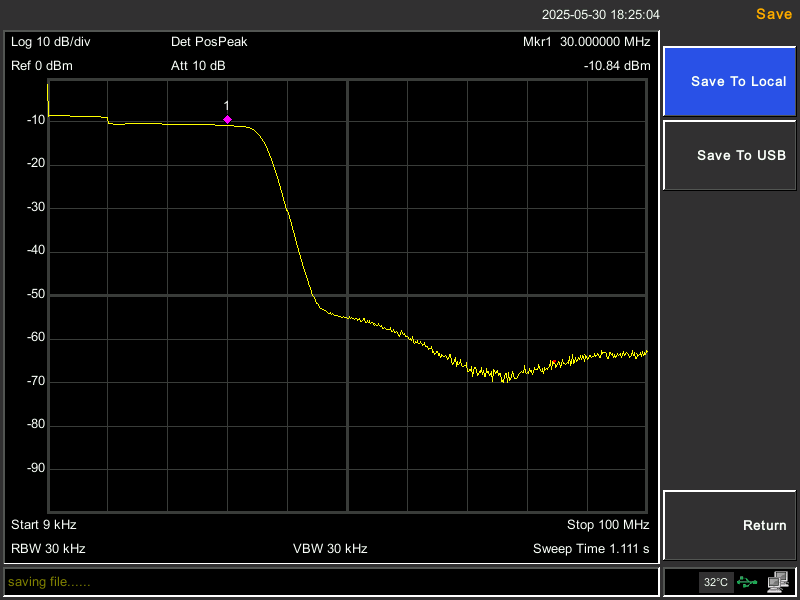

【 スペアナで特性を測定しました。】
使用する測定機材やフィルターの個体差により、測定結果は変わります。
参考程度に見て下さい。
60MHz付近で、−50dBの減衰量となっています。

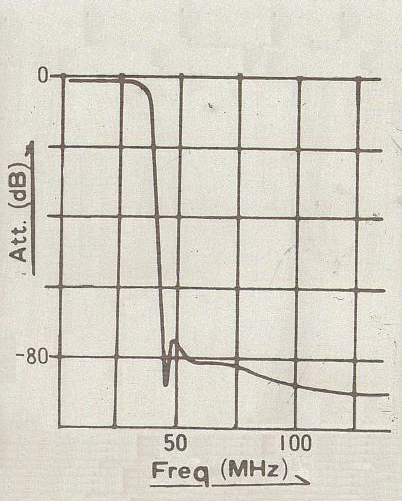

左の画像は、フィルターの銘板に記載されている特性のグラフです。
実測した物ではなく、設計上の特性を示した物かもしれません。
右側の物は、スペアナ画像と比較して見やすくする為に、上下反転した物です。
48MHz付近にて、減衰量が−84dBくらいまで急峻に落ちています。
実際の測定結果も、こうなっていれば良いんですけどね。
資料としてＵＰしておきます。
