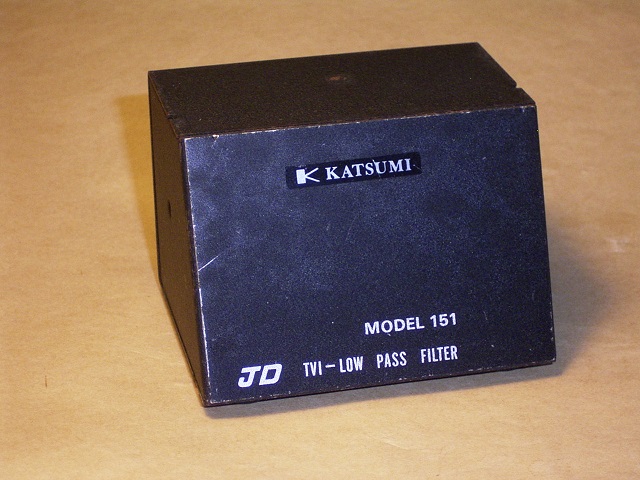

輸出CB機用 ローパスフィルター KATSUMI MODEL151 2025.05.30 追加
FCC規格の CB機用に作られた製品と思われます。
他の製品と比較すると、かなり小型化されています。
最大通過電力は、あまり高くないようです。

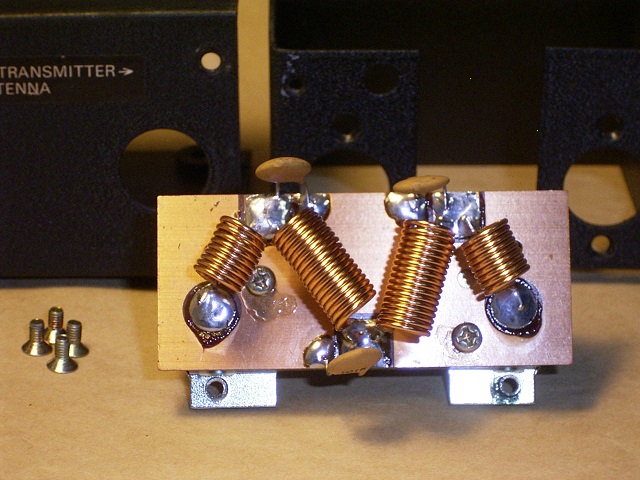

【 内部画像。】
各コイルは、干渉しないように 約90度ずらした配置となってはいますが
シールド板で分離されていません。

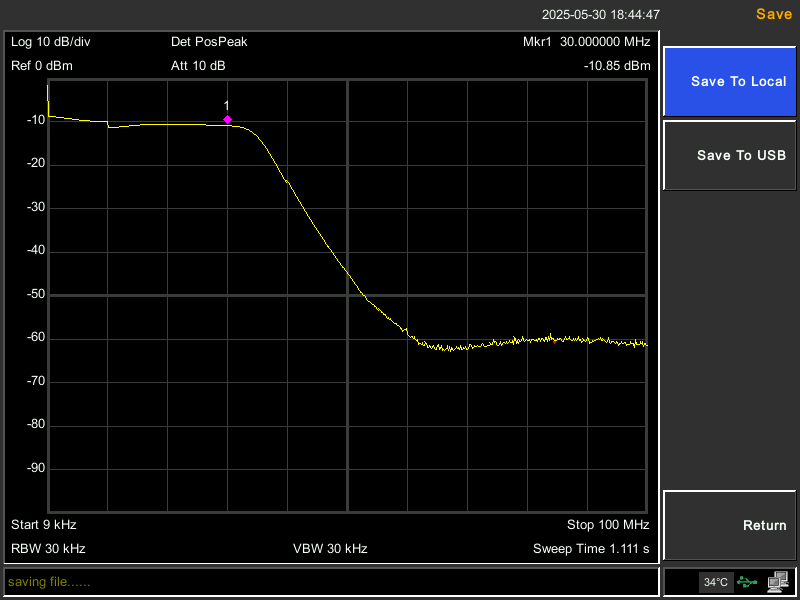

【 スペアナで特性を測定しました。】
使用する測定機材やフィルターの個体差により、測定結果は変わります。
参考程度に見て下さい。
60MHzで、約−50dBの減衰量となっています。

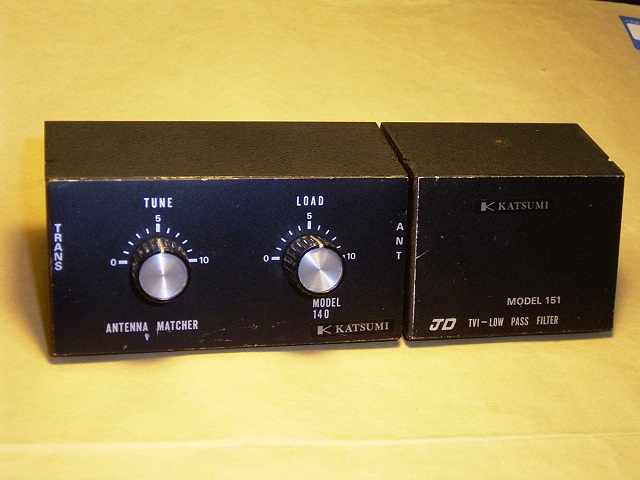

カツミのアンテナカップラーとデザインが同じであり、
セットで使用できるようになっているようです。
資料としてＵＰしておきます。
