YUPITERU 50-H1 2025.08.18 更新

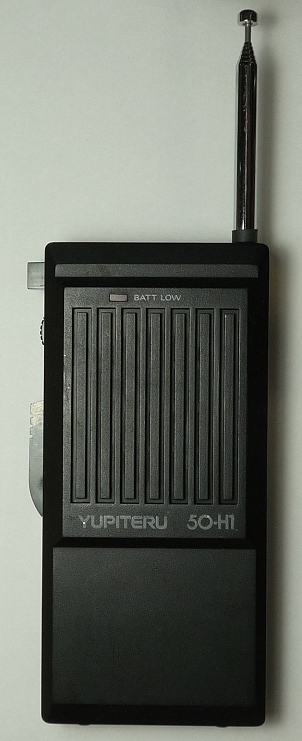

ユピテルの50-H1 は、53.500MHzを使用する、出力10mW FM変調のトランシーバーです。
送信出力のレベル的には、無免許＆無許可で開設ができた （旧）微弱無線局と同等レベルの出力となります。
このような微弱な出力でも、日本国内で使用するには、アマチュア無線の従事者免許と
局免許申請が必要となります。
【 目 次 】
【 回路構成について 】 【 変調度の改善 】 【 送受信周波数を 51.000MHz に変更 】
【 各コイルコアの調整について 】 【 CALL-SWを スケルチカットに転用する改造 】
【 2025.08.18 参考回路図追加 】
下記の画像は、検索でヒットした物をお借りしています。
問題がある場合は、ご連絡下さい。
ロッドアンテナは、直径約7mm 長さは、約39cm と非常に短いです。
実用性を考慮するなら、長い物に交換すると良いかもしれません。
スピーカー兼マイクは、16Ω 0.5W の物が使用されています。
2台入手したのですが、1台は PTT-SW が接触不良でした。
接点復活剤で、取り合えず復旧しました。
上側の側面に 飛び出している PTT-SW のようなものは、CALL-SW（ブザー音送信SW）です。
この CALL-SW は、PTT-SW にも接続されています。
送信-受信の切替不良時には、この CALL-SW の接点も確認して下さい。
【 回路構成について 】
回路図が入手出来ていないので、基板のパターンからの概略となります。
間違えている場合もありますから、参考程度に見て下さい。
（ 送信部 ）
OSC 2SC380（17.8333MHz） ⇒ 3逓倍 2SC380（53.500MHz） ⇒ 電力増幅 2SC941（10mW）
マイク ⇒ トランス ⇒ AFリミッター 6458D（1/2） ⇒ AFアンプ 6458D（ 2/2） ⇒ 占有帯域幅調整 RV1 ⇒ バリキャップ MV2205 ⇒ OSCへ
送信部 AFリミッター＆アンプ ⇒ LA6458D
（ 受信部 ）
高周波増幅 2SC941 ⇒ 1st混合 2SC1923 ⇒ 10.7MHz FL1 ⇒ MC3357P ⇒ AFアンプ 386D ⇒ スピーカー
1st OSC（42.800MHz）2SC380 ⇒ 1st混合へ
MC3357Pは、2nd OSC 10.245MHz ＆ 2nd混合 ＆ IF455kHz ＆ 455kHzFL2
⇒ FM検波 ＆ スケルチ 〜 AF出力も含みます。
入力10.7MHz〜IF455kHz〜FM検波＆スケルチ〜AF出力 ⇒ MC3357P
受信部 AFアンプ ⇒ NJM386D
【 変調度の改善 】
アマ機で受信すると、カスカスの蚊の鳴くような変調でした。
占有帯域幅調整 RV1を右に回し切っても、改善されませんでした。
下記の部品交換は、カット＆トライによる 対処療法的な内容です。
他に、適切な部品の選定による改善方法があると思いますのでご了承願います。
画像で、RV1 の上下にある電解コンデンサ C41 0.1μF と C42 0.1μF を
22μF に交換。
C49 マイラーコンデンサ 0.0033μF を、電解コンデンサ 22μF の物に交換。
R51 抵抗 12kΩを、1kΩ の物に交換しました。
電解コンデンサは、小型で高さが低い物を使用して下さい。
高さがあると、基板がケースに収まらなくなります。
（ 改善結果について ）
ある程度、改善されたと思われますが、アマ機で受信すると
受信音が小さくて、ボリュームを上げるようになり 思わしくありません。
しかし、2台ある 50-H1 間での交信の場合は、問題なく大きな受信音で交信できています。
FM機に詳しい人であれば、すぐに原因を特定できるのだと思いますが
自分には分かりません。

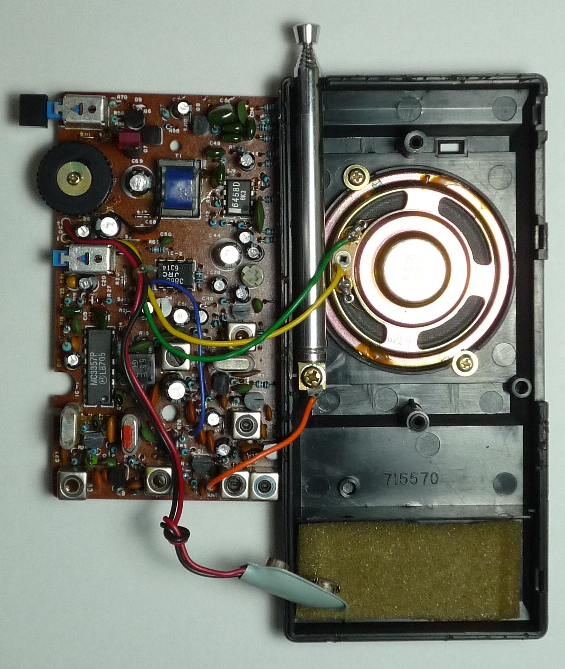

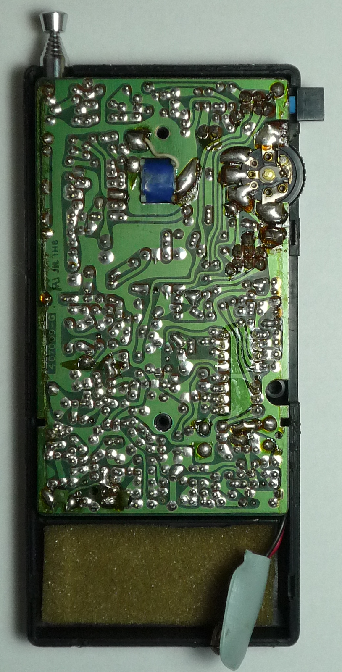

【 基板の画像 】
下記の画像は、WEB上で縮小表示しています。
ダウンロードして表示 or 新しいタブで画像を開く 事で、
元の大きな画像を見る事ができます。

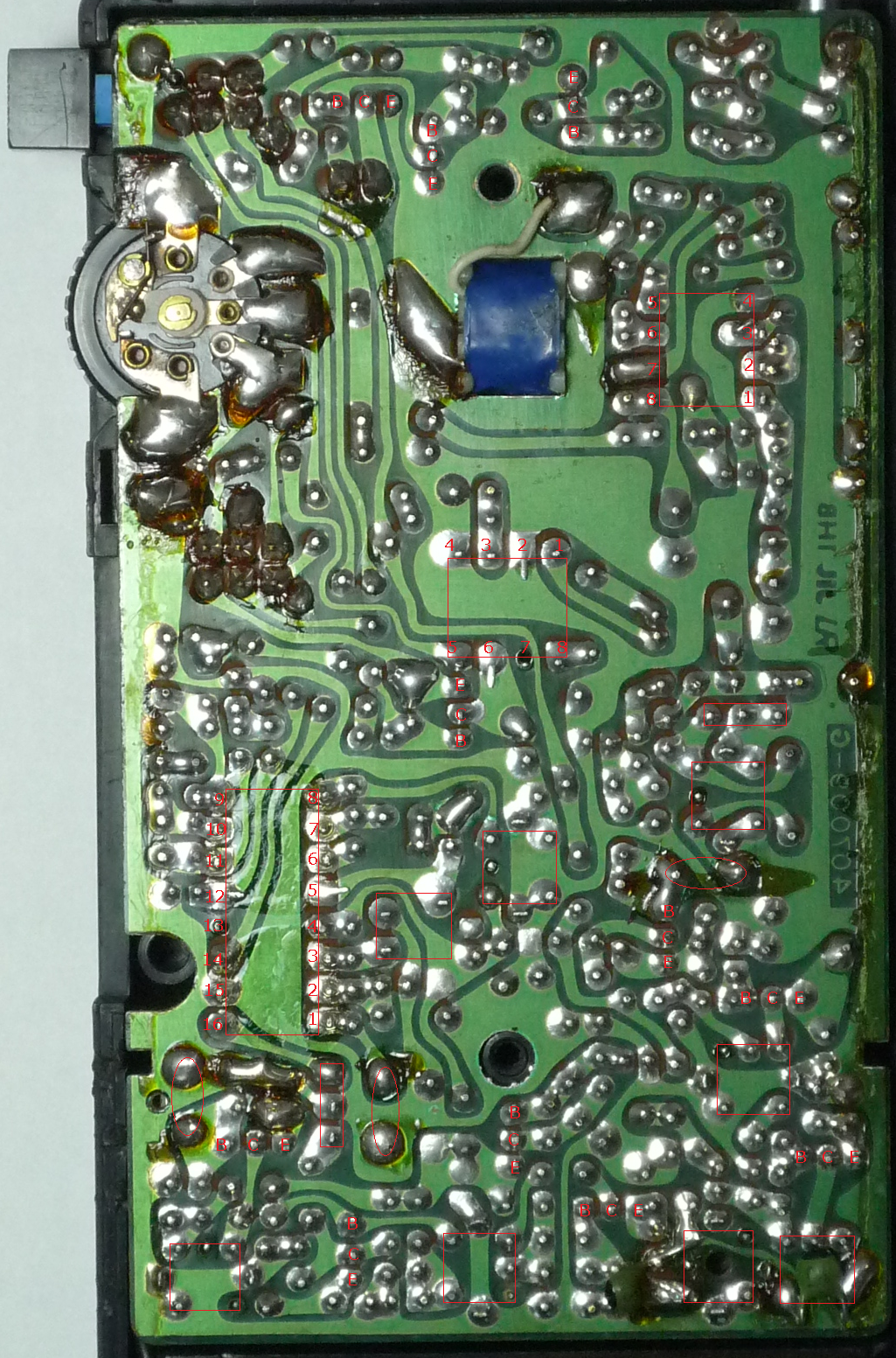

右にある基板裏パターンの画像は、部品取り付け面から透過して見たように
反転処理した物です。
トランジスタのE、C、B と、IC のピン番号、コイルや水晶の位置などを
書き込んでありますので、参考にして下さい。
【 送受信周波数を 51.000MHz に変更 】
実用性を考慮して、呼び出し周波数に変更しました。
ローカル局向けで、短時間の、お声がけする程度の運用を想定しています。

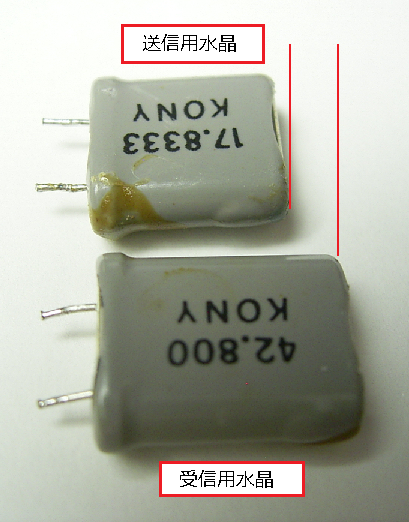

下記は、元々の 53.500MHz 送受信用水晶です。
基板とケース間に余裕がない為、送信用水晶は 高さが低い規格の物が使用されています。
（ 51.000MHz用 受信水晶 ）
オークションに出ていた、米軍無線機 PRR-9/PRT-4用水晶
51.0MHz （発振周波数 40.300MHz）を使用しました。
51.000MHz − 10.700MHz（第1-IF）＝ 40.300MHzとなります。
自分が入手した受信用の水晶は、50-H1 と相性が良かったのか
ポン付けでも問題なく使用できました。
オークション出品例 ⇒ PRR-9/PRT-4用チャンネルクリスタル（水晶発振子）
（ 受信水晶 取付穴の加工 ）

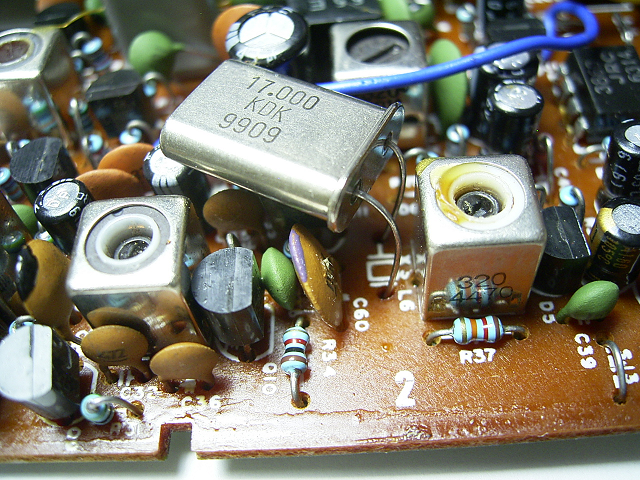

（ 送信水晶の取り付け ）
送信用の水晶 17.000MHz（51.000MHz）は、千石電商オンラインショップで 安値で販売されています。
画像のように、寝かせて取り付けないと、スペースの関係で基板がケースに収まりません。
L6コイルが、水晶とトランジスタベース間に直列で入っている為
VXOとして コイルコアの調整である程度 発振周波数を可変できます。
また、L6コイルには R37 12kΩが並列接続されていて、コイルのQを下げているようです。
これは、変調用バリキャップダイオードの効きを良くする為と思われます。
トランジスタのような形の D5 が、MV2205バリキャップダイオードです。

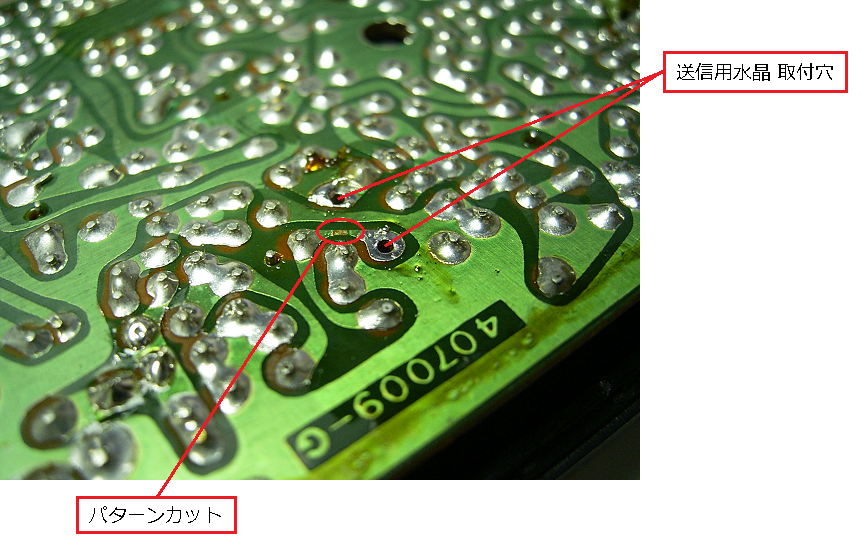

（ 送信水晶 基板のパターンカット加工 ）
水晶をポン付けすると、コイルコアでの調整範囲外に周波数がズレています。
パターンカット＆セラミックコンデンサの追加で補正します。

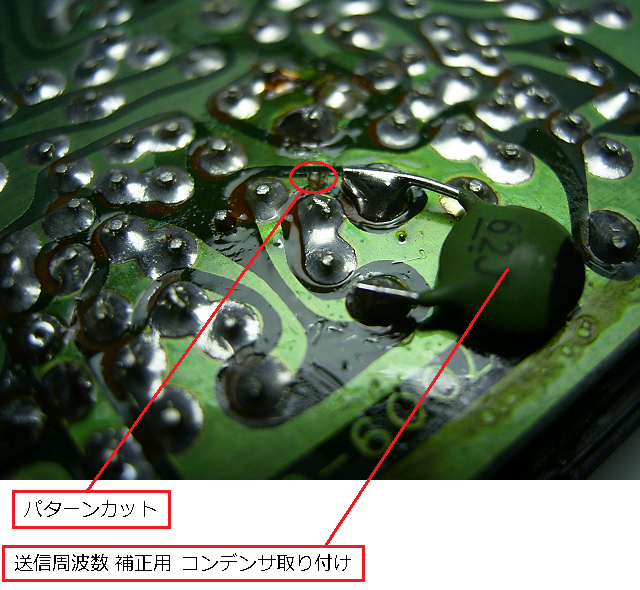

（ パターンカット ＆ コンデンサ取り付け ）
画像はテスト時の物で、コンデンサの容量が 62pF となっていますが
実際には、22pF で、調整範囲内となりました。
カット＆トライにて 適正値を見つけて下さい。

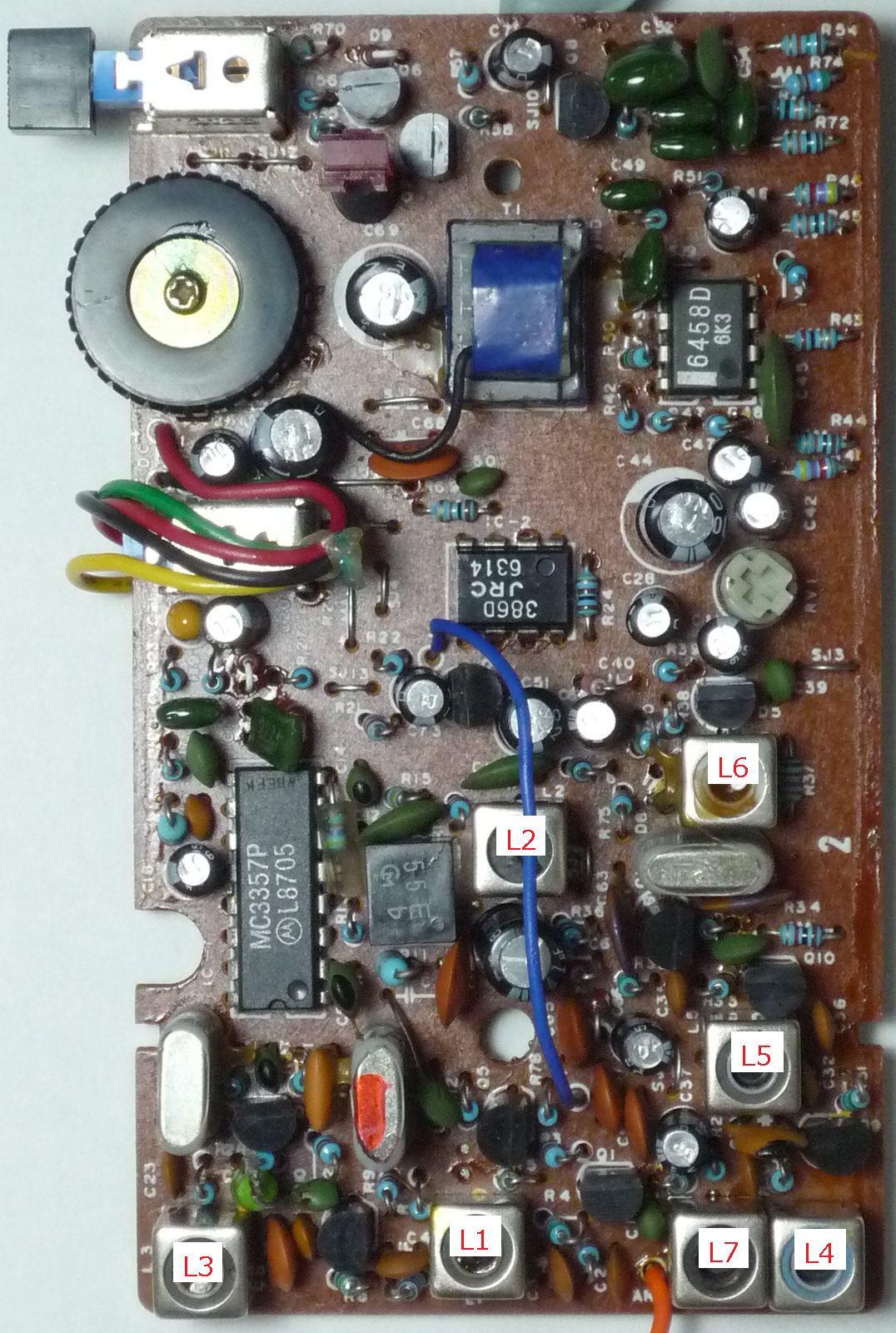

【 各コイルコアの調整について 】
周波数を、53.500MHz から 51.000MHz に変更したので
2.5MHz 動かした事になります。
水晶交換後、 送受信共に各コイルコアの調整は必須です。
（送 信）
下記の順番で、周波数設定と送信出力が最大になるように調整します。
L6（周波数調整） ⇒ L5（3逓倍＆プリアンプ）⇒ L4（ファイナル） ⇒ L7（アンテナローディング）
（受 信）
下記の順番で、受信感度が最大になるように調整します。
送信調整が完了している場合は、L7（アンテナローディング）の調整は不要です。
L7（アンテナローディング） ⇒ L1（RF増幅） ⇒ L3（RX-OSC）
RX-OSC L3コイルは、問題が無ければ、無調整でもＯＫです。
RX-OSCの発振周波数をカウンターなどで確認して下さい。
L2（QuadCoil）は、問題が無ければ、無調整でもＯＫです。

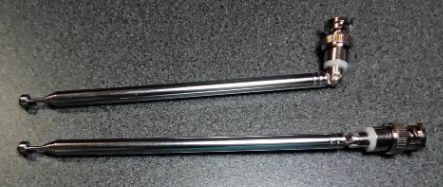

【 ロッドアンテナを交換しました。】
元々は、全長約39cm の短い物がついていました。
アンテナからの放射効率を改善したいので
オークションで入手した 全長約73cm の物に交換しました。
BNCコネクタを外して、取付穴を少し広げて取り付けました。
それでも、1/4λ長と比較するとアンテナの短縮率は約50％です。
アンテナ同調コイル（ローディングコイル）があるとは言え効率が悪いですよね。
【 CALL-SWを スケルチカットに転用する改造 】
内部にも、スケルチの調整VRがありません。
常に、スケルチが効いた状態となっています。
CALL-SW は 使用しないので、スケルチカット の押しボタンSWに転用しました。
このボタンを押している間は、スケルチが開放（OFF）されます。
（動作内容について）
スケルチ回路の ON-OFF を制御しているのが、MC3357P ICの 14番ピンになります。
14番ピンの出力が Lo （GNDに接続）になると、スケルチが開放（OFF）されます。
この 14番ピンを、GNDに落とすスイッチを追加する形となります。

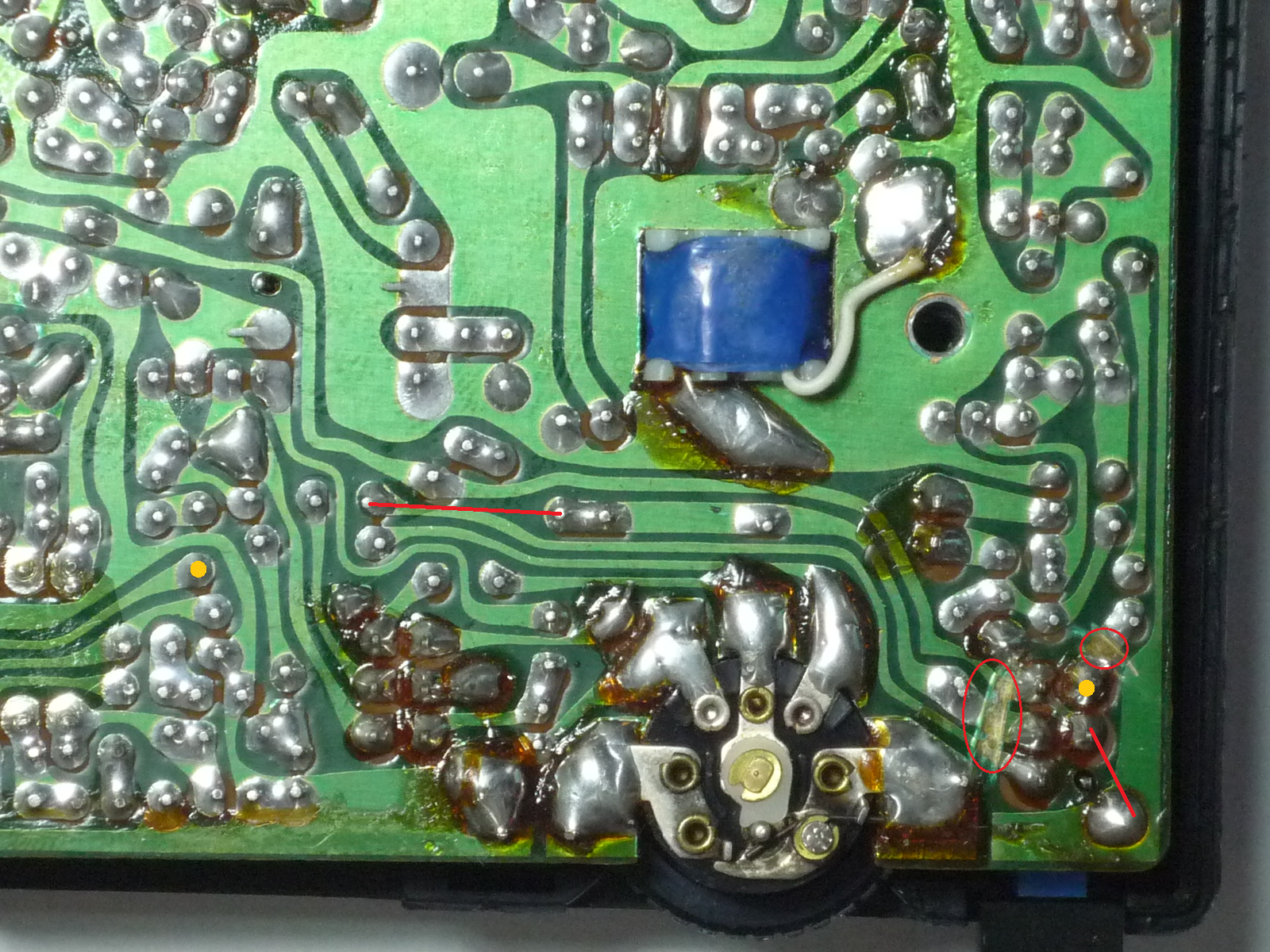

（改造内容について）
�� CALL-SW に接続されているパターンを、画像のようにカットします。
赤丸 〇 で囲んである部分です。
�� 赤線 − が引いてある部分を、ジャンパー接続して下さい。
�� 黄丸 ● のある部分間をリード線で接続します。
下記の画像は、WEB上で縮小表示しています。
ダウンロードして表示 or 新しいタブで画像を開く 事で、
元の大きな画像を見る事ができます。

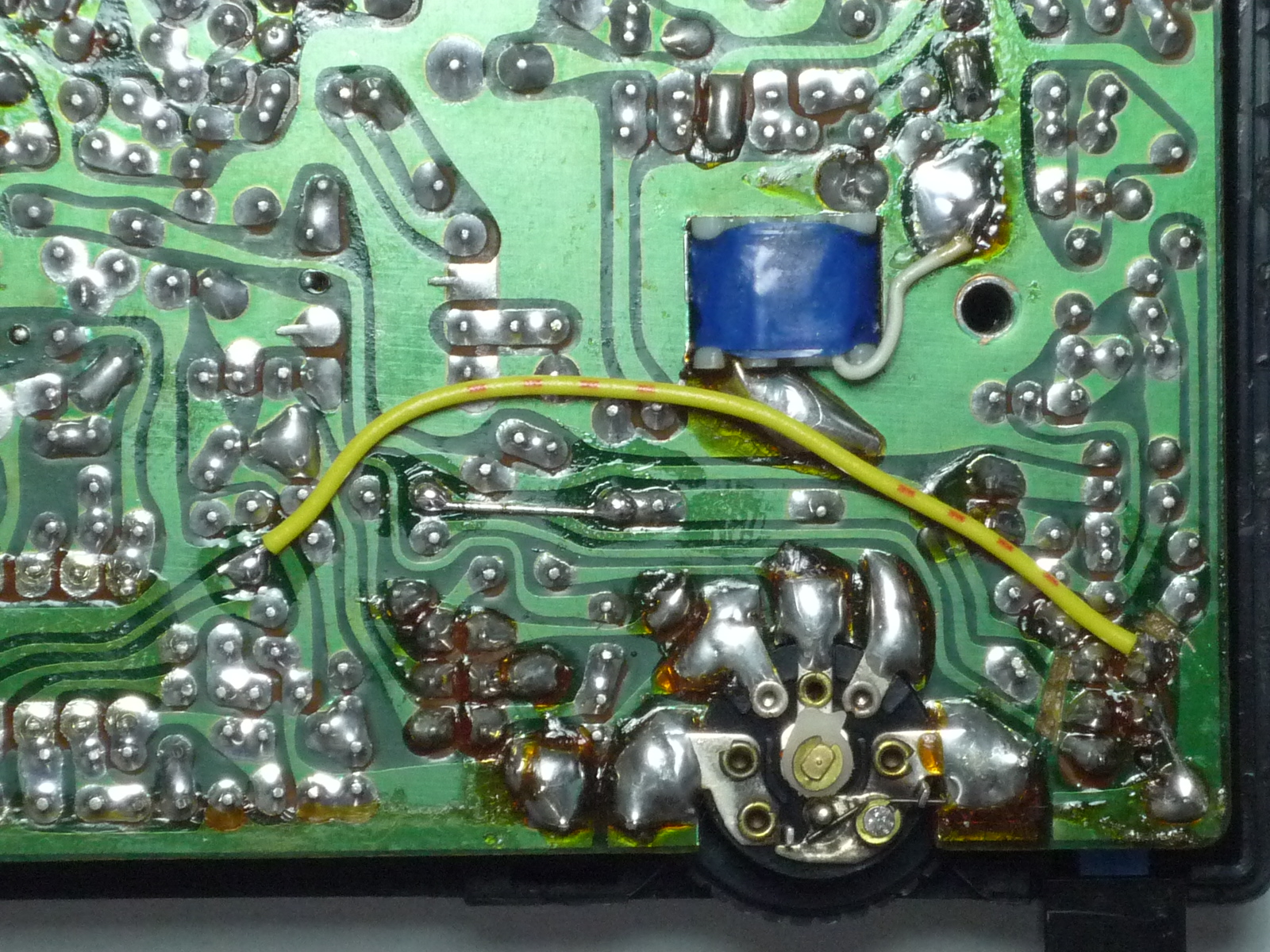

（ 下記は、実際に配線した画像となります。）

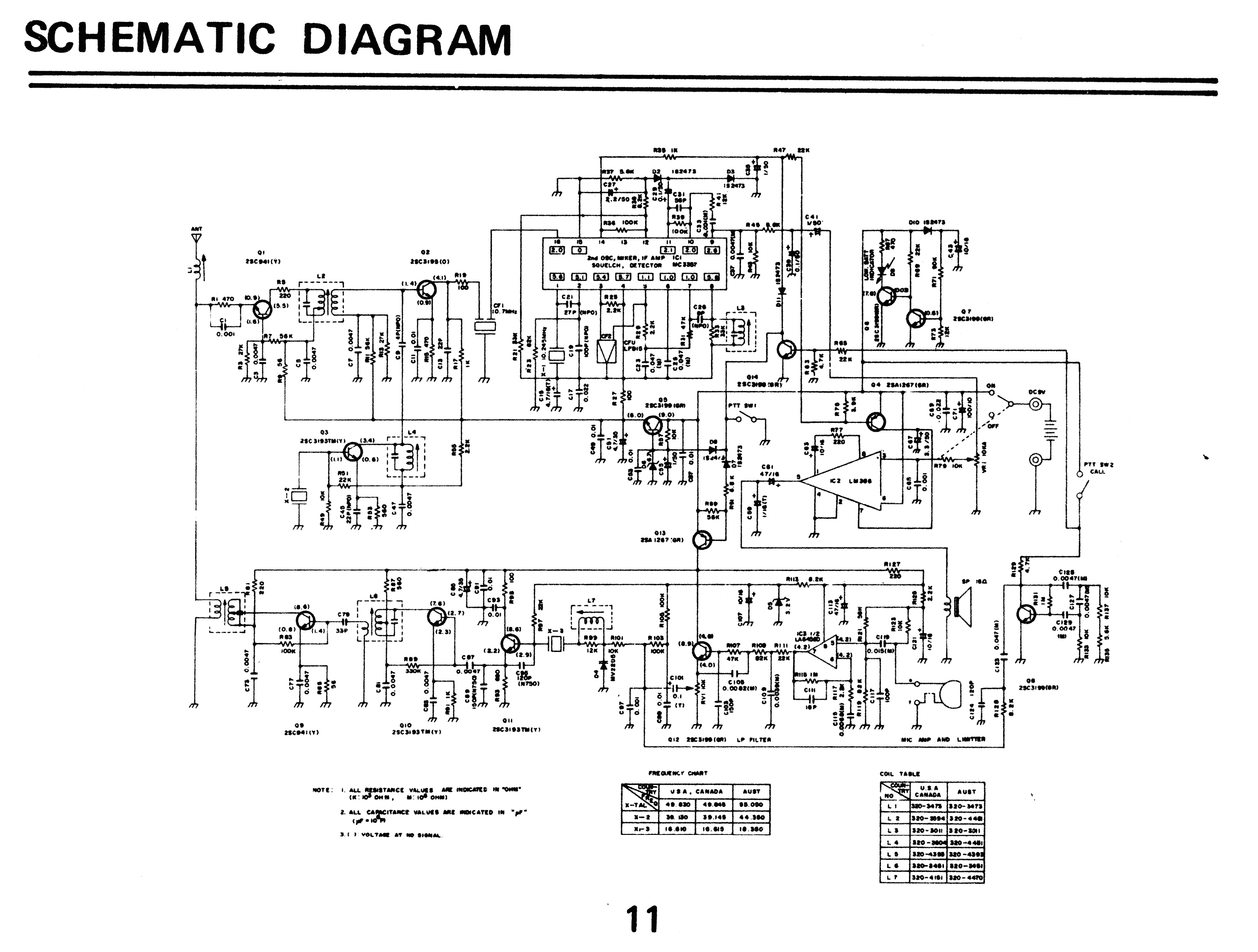

【 REALISTIC TRC-501 参考回路図 】 2025.08.18 追加
50-H1 と、ほぼ同じ回路と思われる REALISTIC TRC-501 の回路図を見つけました。
TRC-501の回路図は、下記のサイトでダウンロードできます。
aescomputers.net様 ⇒ Schematic Centre
回路的に、まったく同じと言う訳ではなく、差異が見られます。
マイクがコンデンサマイクになっていて、マッチングトランスはありません。
送信部に使われている LA6458D が リミッター（1/2） だけ使われていて、残りのアンプ部分（2/2）は、
トランジスタ1石に置き換えられています。
回路の概略としては、かなり参考になると思われます。
下記の回路図は、WEB上で1/3に縮小表示されています。
元の大きさで見るには、ダウンロードして表示するか、画像のみ別タブで表示させて下さい。
【 ネット検索で見つけた物 】

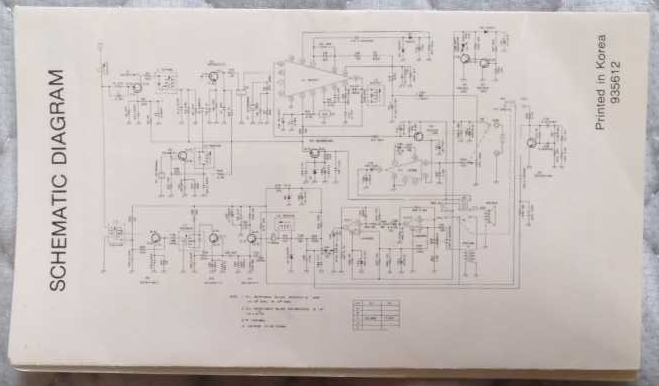

過去の 50-H1 のオークション添付画像だと思われますが、見えません。
ただ、何とか回路構成は分かりますよね。

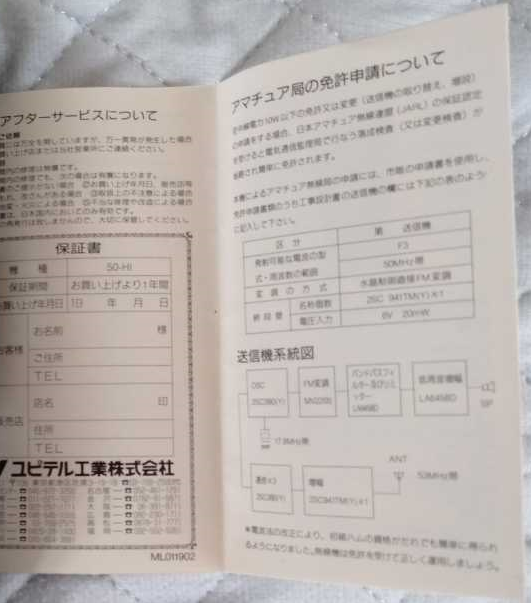

こちらも、オークション添付画像だと思われますが、文字が読めません。
このような 10mW の微弱な出力機でも、JARDの保証認定を受ける必要があります。
スペアナで測定したスプリアスの測定画像も必要です。
また、申請に関する労力と、料金も￥4000〜かかります。
免許のいらない （旧）微弱無線局 レベルの送信機については
審査を簡略化して金銭的な負担を軽減するか、届け出だけでＯＫにしてもらいたいものです。
