PLL02A 分周比 Ｎ変更による 28MHz改造方法
PLL-IC に、PLL02A が使用されているCB機であれば、下記の改造方法により
28MHz化が可能と思われます。
ただし、PLL回路の構成により、下記の違いがあります。
分周比 Ｎ の変更により、周波数を変化させる場合、２種類のパターンがあります。
� （�周比 Ｎ の数値を上げると、周波数が上がる場合。
�◆（�周比 Ｎ の数値を下げると、周波数が上がる場合。
下記では、�△紡弍�した機種の説明になります。
IC の足、7ピン ⇔ 8ピン に接続されている配線を、入れ替えればＯＫです。
7ピン が担当しているNの数値は、256 です。
8ピン が担当しているNの数値は、126 です。

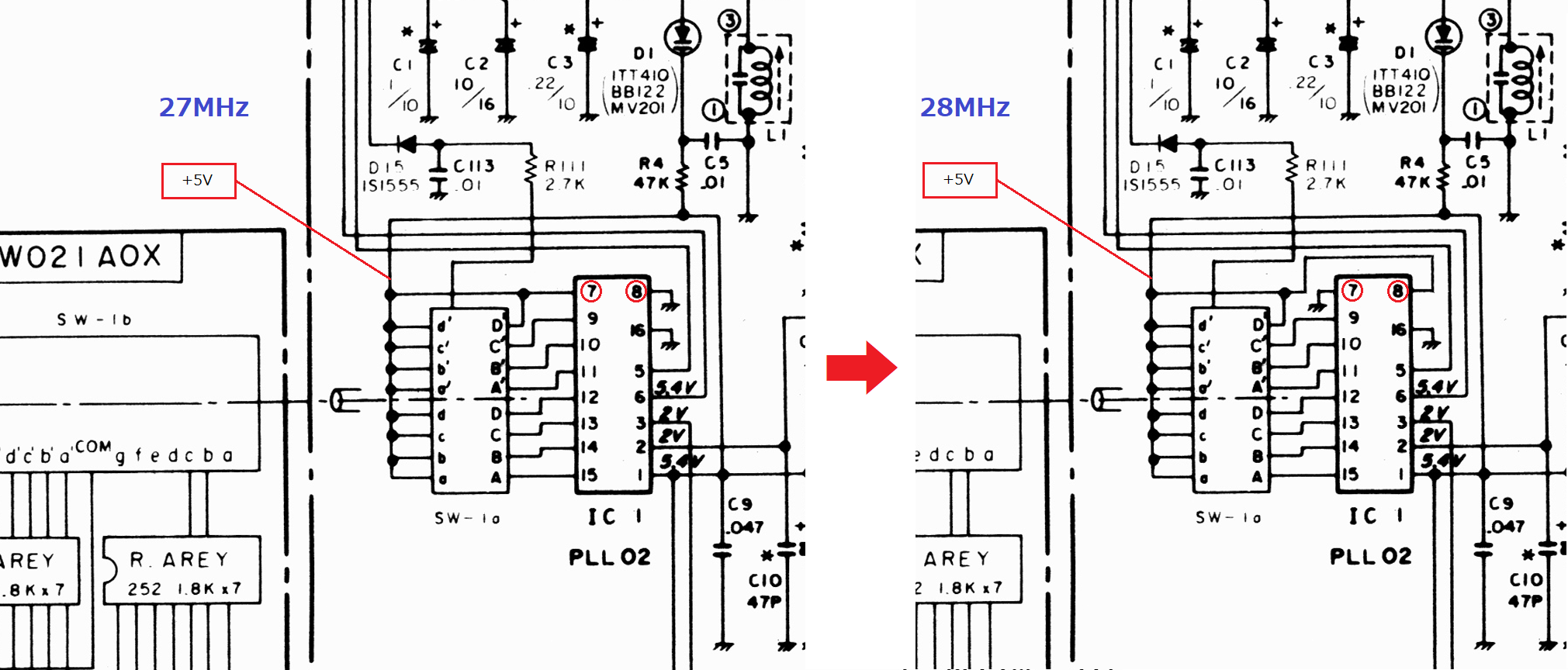

下記の場合は、7ピン に、+5V が接続されていて、Nの数値 256が有効になっています。
8ピン は、0V に接続しているので、Nの数値は、無効となります。
下記は、PLL ICの足 各ピン番号になります。
下記のように、基板のパターンをカットして、8ピン と 7ピンの配線を入れ替えます。
+5V が、寄り道しているのは、パターンカットにより、切り離された部分に
元通りに +5V を供給するためです。
8ピン パターンカット処理の様子、７ピンも同様に行います。

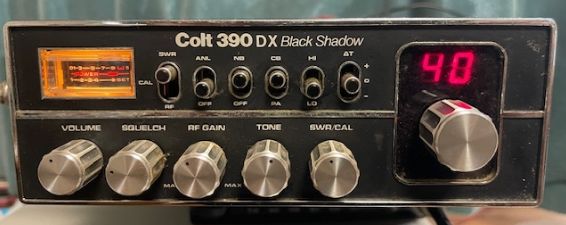

実際の配線（Colt 390DX Black Shadow の場合）
配線しただけでは動作しません。
基板のパターンカットも忘れずに。
実際の配線（Colt MKY-8000 の場合）
黒線が、0V ライン で、 赤線が、+5V ライン です。
配線しただけでは動作しません。
基板のパターンカットも忘れずに。
上記のように、分周比を変更してやると、下記の様な周波数の構成となります。
LO 28.245〜28.685MHz 、HI 28.695〜29.135MHz
なお、PLLのVCOコイルや、各送受信コイルなどは、調整が必要です。
１チャンネルが、28.245MHz なので、そこから下も使いたい方は、Loop OSC の
水晶交換で改造した方が良いかと思います。
改造や修理などは、自己責任でおねがいします。
